一中车株洲电机移动式变频功率测试系统简介

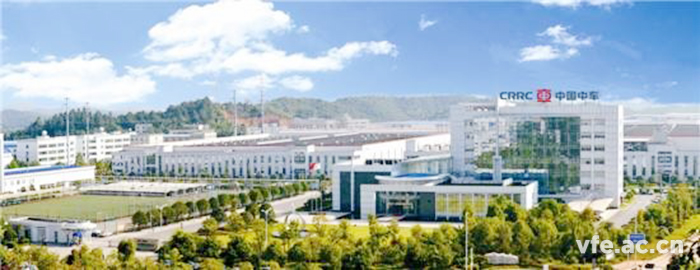

　　中车株洲电机公司是中国中车旗下牵引电机、变压器专业化研造企业，，，，，，主交易务为机车、动车、城轨地铁牵引电机和牵引变压器、风力发电机、高效电机、特种变压器。。。。。。。。公司是我国轨路交通、风力发电零部件设备领军企业。。。。。。。。

　　中车株洲电机公司组建了湖南省轨路牵引电机工程技术钻研中心、国度风电技术钻研中心电机钻研室、国度级检测试验站、电断气缘电力设备国度沉点尝试室、博士后工作站，，，，，，并成功跻身“国度技术创新示范企业”序列，，，，，，获得国度认定企业技术中心称号。。。。。。。。

　　本套移动式变频功率测试系统重要用于牵引电机功率技术钻研中心对拖试验平台被试电机、负载电机电参数测试。。。。。。。。移动式变频功率测试系统选取万向轮移动柜体集成装置设计，，，，，，能够方便的利用于分歧试验平台工位，，，，，，通过以太网LAN口将数据共享至试验平台。。。。。。。。

二中车株洲电机移动式变频功率测试系统

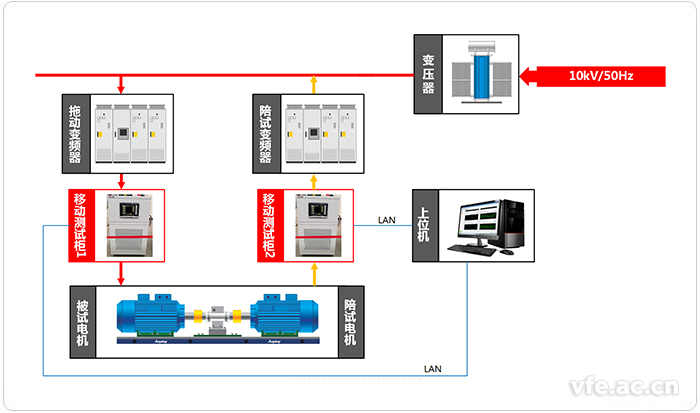

图示：移动式变频功率测试系统利用拓扑图

　　如上图所示移动式变频功率测试系统利用拓扑图，，，，，，选择配置2套WP4000变频功率测试系统，，，，，，各系统均蕴含2台SP332102B型变频功率传感器，，，，，，1台WP4000变频功率分析仪，，，，，，集成装置于1台移动丈量柜。。。。。。。。

　　2台SP332102B型变频功率传感器选取2V2A接线方式装置于移动丈量柜，，，，，，输出数字光纤信号至柜体WP4000变频功率分析仪；；；；；；；2台移动丈量柜能够有效满足对拖试验平台被试电机、负载电机电参量采集测试需要;采集测试数据通过以太网LAN接口衔接至上位机，，，，，，共享所有测试稳态数据及瞬态波形数据。。。。。。。。

　　选取3V3A接线方式对单台被试电机测试时，，，，，，只需将2台移动丈量柜内的3台SP332102B型变频功率传感器接线方式改接，，，，，，同时3台SP输出数字光纤信号接入同1台WP4000变频功率分析仪即可满足测试需要。。。。。。。。

三中车株洲电机移动式变频功率测试系统设备配置表

测点	设备名称	型号	数量	备注
移动丈量柜1	变频功率传感器	SP332102B	2
移动丈量柜2	变频功率分析仪	WP4000	1
移动丈量柜3	变频功率传感器	SP332102B	2
移动丈量柜4	变频功率分析仪	WP4000	1

---
