传统的模拟式电压表凭据工作道理通常分为磁电式仪表、整流式仪表、电磁式仪表、电动式仪表等四类。。。。。。

一磁电式模拟电压表

　　磁电式仪表是由通电线圈在磁场(永远磁铁产生)中受到电磁力而产生偏转来批示被测电流的大幼。。。。。。该仪表可动线圈的旋转角与流过线圈的电流成正比，，，，，即

　　其中，，，，，为指针偏转角度；；；；； 为电流活络度；；；；； 为流过线圈的电流。。。。。。由于磁电式仪表的偏转部门是线圈，，，，，故丈量电压时，，，，，不能像电磁式仪表那样大量增长线圈的匝数，，，，，而必须依附串联一个阻值很大的附加电阻来减幼取用电流。。。。。。磁电式仪表不能用来丈量互换电，，，，，只有配上整流器组成整流式仪表后，，，，，能力用于互换丈量。。。。。。

二整流式模拟电压表

　　整流式仪表是把交变电压经整流后再通入磁电式仪表，，，，，是用磁电式仪表丈量互换电的一种方式。。。。。。整流式仪表电路如图1所示。。。。。。该仪表指针的偏转角与被丈量的电流均匀值成正比，，，，，即：

　　其中，，，，，为指针偏转角度；；；；； 为常数；；；；； 为流过线圈电流的均匀值。。。。。。

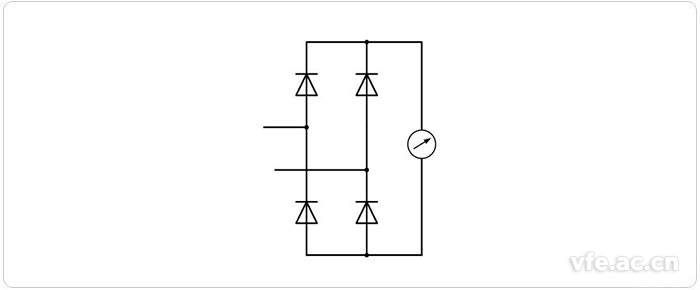

图1整流式仪表电路

　　丈量正弦量时，，，，，由于正弦量的波形因数为常数，，，，，故仪表的刻度能够按比例地刻成为有效值；；；；；丈量非正弦量时，，，，，就均匀值而言，，，，，丈量的了局是正确的，，，，，但由于非正弦量的波形因数与正弦量分歧，，，，，故其指针的读数不愿定正确。。。。。。

三电磁式模拟电压表

　　电磁式仪表是丈量互换电压与互换电流时最常用的一种仪表，，，，，在工程利用中利用得比力普遍。。。。。。该仪表的指针偏转角与流过线圈电流的平方成正比，，，，，即：

　　电磁式仪表的根基丈量量是电流有效值的平方，，，，，存在频率领域、正确度和活络度及抗表磁能力差等弊端。。。。。。

四电动式模拟式电压表

　　电动式仪表由两组线圈组成：固定线圈①和偏转线圈②。。。。。。针③与偏转线圈同轴，，，，，如图2 a所示。。。。。。当两个线圈平别离通入电流时，，，，，两者的磁场相互作用，，，，，使偏转线圈受力而旋转，，，，，偏转角与两线圈内电流的乘积成正比。。。。。。电动式仪表的偏转角为：

　　电动式仪表通常用来造作成功率表。。。。。。通常情况下，，，，，固定线圈①为电流线圈，，，，，导线较粗，，，，，串联在被测电路中；；；；；偏转线圈②为电压线圈，，，，，导线较细，，，，，经串联附加电阻后跨接在被测电压两端，，，，，如图2 b所示。。。。。。

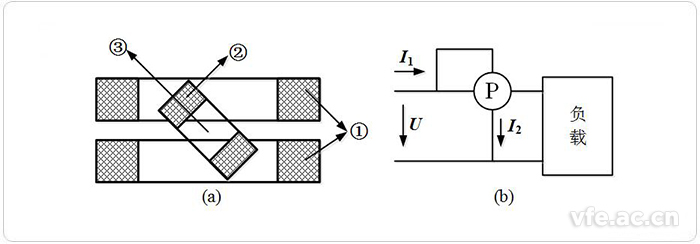

图2 电动式仪表结构

　　(a)线圈示意图；；；；；(b)丈量功率示意图

---
