19世纪，，，，，，，英国物理学家詹姆斯·麦克斯韦成立的一组描述电场、磁场与电荷密度、电流密度之间关系的偏微分方程。。。。。。。麦克斯韦以为，，，，，，，变动的磁场之所以会使导体产生电流，，，，，，，是由于变动的磁场产生了涡旋电场。。。。。。。

　　CS系列新型零磁通电流传感器都是基于磁调造和磁平衡道理，，，，，，，依赖于磁资料的强非线性，，，，，，，其工作道理如下图所示。。。。。。。一次电流I_p流过传感器产生一个磁通量，，，，，，，会被二次电流I_s所抵消。。。。。。。任何残留未抵消的磁通城市被传感器内部的三个环形线磁芯（N₁、N₂、N₃）所检测出来。。。。。。。其中N₁、N₂磁芯重要检测直流部门的剩磁，，，，，，，N₃重要掌管互换的检测。。。。。。。

　　零磁通电流传感器的工作道理基于磁-电转换，，，，，，，依赖于磁资料的强非线性。。。。。。。凭据麦克斯韦方程组，，，，，，，直流电流产生的静磁场没有可测的电效应，，，，，，，若是是线性系统，，，，，，，则系统的输出与输入电流之间没有任何干系，，，，，，，即线性系统不成能通过磁通感应丈量直流电流。。。。。。。非线性系统能够在输入的直流电流和输出之间成立联系。。。。。。。

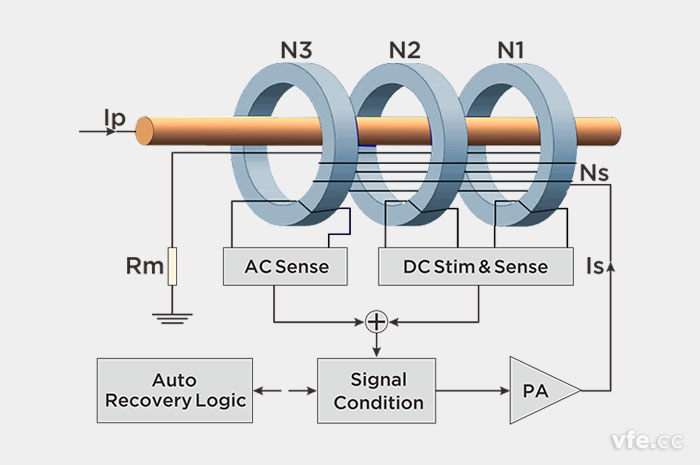

AnyWay零磁通电流传感器道理图

　　由于直流电流没有可测的电效应，，，，，，，为使系统可能“动”起来，，，，，，，首先必要机关一个交变电流Iac与直流输入电流Idc叠加，，，，，，，它们共同作用在非线性的磁资料上，，，，，，，即“磁调造”过程。。。。。。。设系统的响应函数为f(Idc+Iac)，，，，，，，它是一个非线性方程，，，，，，，为单一路见，，，，，，，这里仅思考到二次项，，，，，，，忽略更高阶，，，，，，，即大局为：

f(x)=ax+bx2      公式(1)

　　“调造”过程可表述为：

f(Idc+Iac)=a(Idc+Iac)+b(Idc+Iac)2

=(a*Idc+b*Idc2)+(a*Iac+ b*Iac2+2b*Idc*Iac)     公式(2)

　　由于直流电流没有可测电效应，，，，，，，公式(2)中的前一部门没有作用，，，，，，，即蹬宗0，，，，，，，仅保留作用项：

f(Idc+Iac)=a*Iac+ b*Iac2+2b*Idc*Iac      公式(3)

　　请把稳公式(3)中的最后一项2b*Idc*Iac，，，，，，，该项体现了直流电流的影响，，，，，，，即通过调造，，，，，，，非线性系统能够对直流电流做出响应;且非线性越强，，，，，，，即系数b越大，，，，，，，直流响应越强。。。。。。。若是是线性系统，，，，，，，系数b=0，，，，，，，则不会响应直流电流。。。。。。。这就是为什么必须选取非线性系统的原因，，，，，，，幸运的是，，，，，，，磁资料自身的B-H个性就是强非线性的。。。。。。。

　　上述非线性系统的输出，，，，，，，不只蕴含了有效的直流电流信息，，，，，，，也蕴含了不必要的“调造”互换电流信息，，，，，，，整个系统的响应设计为与“调造”互换电流无关。。。。。。。即必要一个“解调”过程将不必要的“调造”互换电流信息去掉，，，，，，，即去掉项a*Iac、b*Iac2，，，，，，，还要将项2b*Idc*Iac中的Iac化为常数。。。。。。。最终大局为：f(Idc+Iac)=a*Idc。。。。。。。

　　道理图中的“DC Stim & Sense”部门代表直流电流激励和感应，，，，，，，蕴含“调造”过程。。。。。。。选取两个反激的磁心可抵消公式(3)中的aIac项。。。。。。。“Signal Condition”部门蕴含“解调”部门，，，，，，，解调部门必要低通滤波器共同，，，，，，，用以去掉公式(3)中的bIac2项。。。。。。。这会造成DC支路信号带宽较低，，，，，，，此支路重要响应直流和低频互换输入。。。。。。。为拓展带宽，，，，，，，引入AC支路，，，，，，，即第三个磁心“AC Sense”，，，，，，，中高频互换电流输入重要靠此支路感应。。。。。。。“Signal Condition”部门的输出经过功放(PA)电路放大，，，，，，，输出电流Iout，，，，，，，抵消掉输入电流Iin产生的磁通，，，，，，，平衡时达到零磁通状态，，，，，，，即Iin-Iout*NS=0，，，，，，，也即

Iin:Iout=NS:1 公式     (4)

　　输入-输出电流之比蹬宗线圈匝比，，，，，，，与其他成分，，，，，，，如温度变动等无关。。。。。。。公式(4)不仅对直流成立，，，，，，，对肯定频率领域内的互换电流同样成立，，，，，，，响应频率可实现百kHz~MHz量级。。。。。。。因而，，，，，，，传感用具备宽频工作个性，，，，，，，工作频率可从直流一向到MHz量级。。。。。。。

　　由于磁通险些被齐全封关在环形铁芯中，，，，，，，有效磁导率极度高，，，，，，，漏磁极度少，，，，，，，加上系统很高的开环环路增益，，，，，，，公式(4)在很高的精度上成立，，，，，，，通常可达10-6量级。。。。。。。这样的高精度带来多方面的益处，，，，，，，一是电流丈量动态领域非？？？？？？，，，，，，，单一传感器可从mA量级一向覆盖到kA量级;二是能够实现极度大的电流变比，，，，，，，Ns取值可高达1000~10000或更高。。。。。。。另一方面，，，，，，，磁通状态受电流母线的相对地位、温度、表部电磁滋扰等环境影响极度轻微，，，，，，，通常在10-6量级左近。。。。。。。

　　输出电流信号Iout可通过高精度负载电阻RM转换为电压V=Iout·RM，，，，，，，用于进行丈量。。。。。。。

---
