通常的通常燃油驱动汽车重要由发起机、底盘、传动轴及有关电气系统组成。。。。。。。那么电动汽车呢？？？？？电动汽车重要由驱动电机、电池、电驱动节造器及有关电控设备组成，，，，，，，，但是电动汽车其具体架构组成却是很吞吐的，，，，，，，，本文就对电动汽车系统架构组成进行具体介绍。。。。。。。

一电动汽车的根基机关

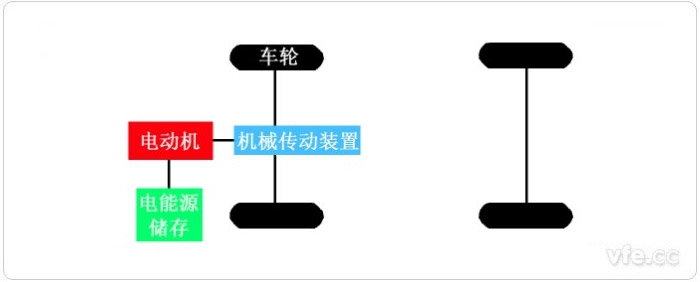

电动汽车的根基机关

　　如上图所示，，，，，，，，初期开发的电动汽车与现有的内燃车辆相比，，，，，，，，重要为用电动机驱动装置和蓄电池组件代替内燃机和燃油箱，，，，，，，，而其他部件根基类似或保留。。。。。。。由于这种结构的电动汽车较沉的沉量、较低的矫捷性和车辆机能降落等原因，，，，，，，，已经逐步隐没。。。。。。。

　　此刻，，，，，，，，随着电动汽车行业的高速发展，，，，，，，，其新兴技术如雨后春笋般涌现，，，，，，，，新型结构电动汽车亦逐步得到利用并且推向市。。。。。。。，，，，，，其新型技术及结构的利用有效的满足了电动汽车运行矫捷性、可操作性的需要。。。。。。。

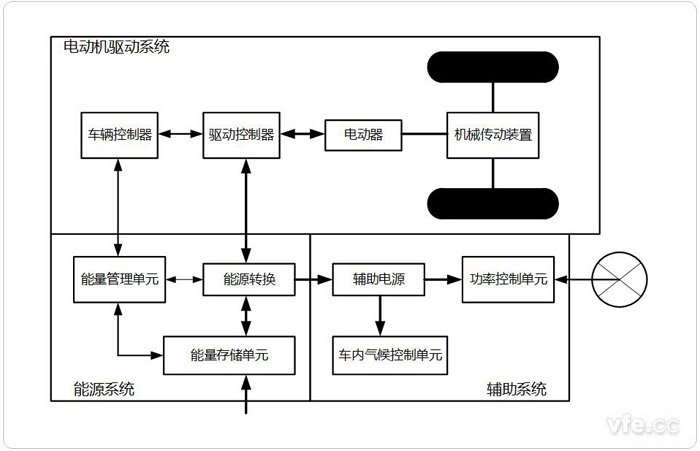

图示：电动汽车架构系统组成

　　现代电动汽车电驱动系统架构组成如上图所示，，，，，，，，该电驱动系统由三个重要的子系统组成：

　　1、电动机驱动系统——电动机驱动系统由车辆节造器、驱动节造器、电动机、机械传动装置和驱动轮等部件组成。。。。。。。

　　2、能源系统——能源系统蕴含能源转换单元、能量治理单元和能量存储单元等部门组成。。。。。。。

　　3、辅助系统——辅助系统由功率节造单元、车内气象节造单元和辅助电源等部门组成。。。。。。。

二电动汽车可能存在的结构大局

　　如下图EV新能源电动汽车结构大局，，，，，，，，此刻的电动汽车系统架构重要有上图中几种：

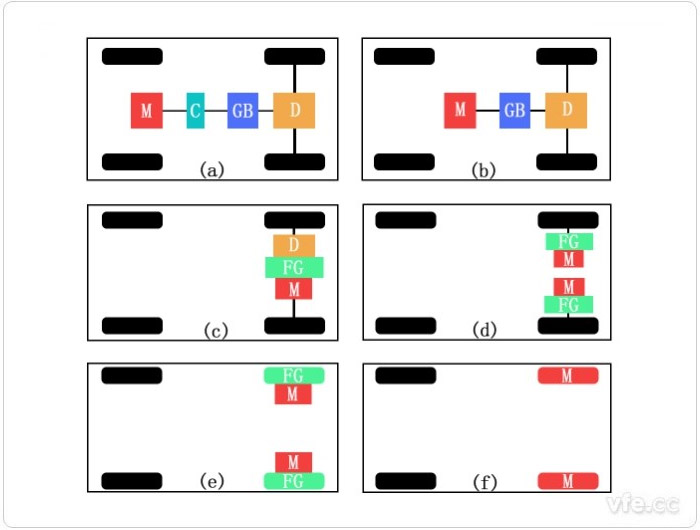

图示：EV新能源电动汽车结构大局

C——离合器；；；；；；；D——差速器；；；；；；；FG——固定档的齿轮传动装置；；；；；；；GB——变速箱；；；；；；；M——电动机

　　图a——所示讲了然第一种可供选择的结构，，，，，，，，其中电驱动装置代替了传统燃油驱动系统的内燃机，，，，，，，，它由电动机、离合器、变速器和差速器等部件组成。。。。。。。离合器和变速箱可由自动传动装置予以代替，，，，，，，，离合器用以将电动机的动力衔接到驱动轮，，，，，，，，或从驱动轮处脱开。。。。。。。变速箱提供一组传动比，，，，，，，，以满足分歧转速的需要。。。。。。。差速器是一种机械器件(通常是一组行星齿轮)，，，，，，，，当车辆沿着弯曲的蹊径行驶时，，，，，，，，它使两侧车轮以分歧的转速行驶。。。。。。。

　　图b——所示系统架构借助于电动机在大领域转速变动中所拥有的恒功率个性，，，，，，，，可用固定档的齿轮传动装置代替多速变速箱，，，，，，，，并缩减了对离合器的必要。。。。。。。这一结构不仅减幼了机械传动装置的尺寸和沉量，，，，，，，，并且由于不必要换挡，，，，，，，，可大大简化驱动系的节造。。。。。。。

　　图c——所示系统构架类似于图b中的驱动电动机。。。。。。。固定档的齿轮传动装置和差速器能够进一步集成为单个组合件，，，，，，，，而其两侧的轴衔接双方的驱动轮，，，，，，，，整个驱动系由此能够进一步得到简化和幼型化。。。。。。。

　　图d——所示系统中机械差速器被两个牵引电动机所代替。。。。。。。两牵引电动机别离驱动相应侧的车轮，，，，，，，，并当车辆沿弯曲蹊径行驶时，，，，，，，，两者以分歧转速运行。。。。。。。

　　图e——所示系统为进一步简化驱动系，，，，，，，，牵引电动机可安设在车轮内。。。。。。。这种配置就是通常所说的轮式驱动。。。。。。。一个薄型行星齿轮组可用以降低电动机转速，，，，，，，，并增大电动机转矩，，，，，，，，该薄型行星齿轮组拥有高减速比以及输入和输出轴纵向配置的利益。。。。。。。

　　图f——所示，，，，，，，，通过齐全舍弃电动机和驱动轮之间的任何机械传动装置，，，，，，，，利用于轮式驱动的低速表转子型电动机可直接衔接至驱动轮。。。。。。。此时，，，，，，，，电动机的转速节造等价于车轮的转速节造，，，，，，，，即车速节造。。。。。。。然而，，，，，，，，这一配置要求电动机在车辆起动和加快运行时拥有高转矩机能。。。。。。。

　　和传统燃油驱动汽车相比，，，，，，，，电动汽车噪音很低也不排放废气，，，，，，，，在能量转换效能方面也比内燃机系统架构要高得多，，，，，，，，在结构方面也要更单逐一些。。。。。。。综合此刻电动汽车领域技术利用，，，，，，，，电动汽车所可能存在的结构大局也是多种多样，，，，，，，，具体随着技术研发及科技进取，，，，，，，，新型的电动汽车系统架构也会得到推广及利用。。。。。。。

---
