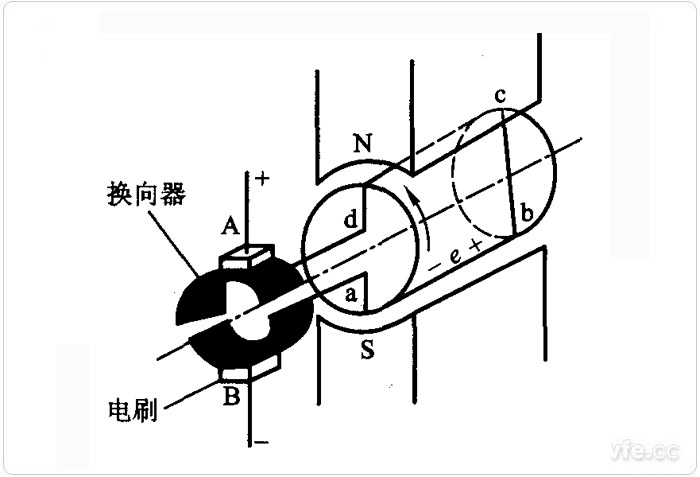

图1、直流发电机的结构图

　　如上图所示，，，，，，，N、S为定子磁极，，，，，，，abcd是固定在可旋转导磁圆柱体上的线圈，，，，，，，线圈连同导磁圆柱体称为电机的转子或电枢。。。。。。。线圈的首结尾a、d衔接到两个相互绝缘并可随线圈一起旋转的换向片上。。。。。。。转子线圈与表电路的衔接是通过搁置在换向片上固定不动的电刷进行的。。。。。。。

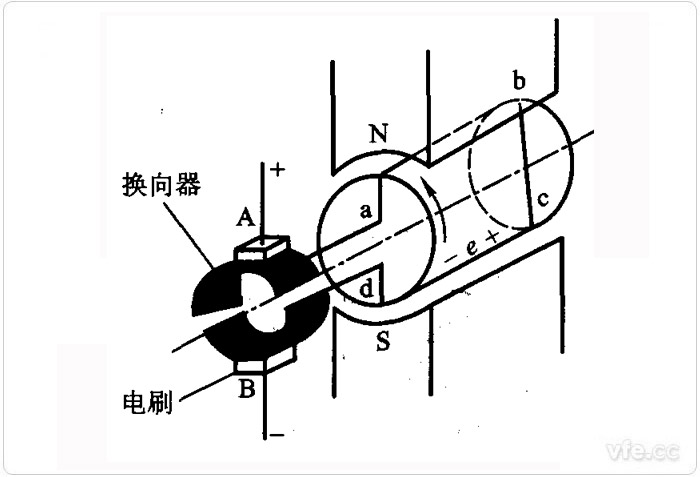

图2、直流发电机的结构图

　　当原动机驱动电机转子逆使仉旋转180度后，，，，，，，如图2所示，，，，，，，导体ab在S极下，，，，，，，a点低电位，，，，，，，b点高电位;导体cd在N极下，，，，，，，c点低电位，，，，，，，d点高电位;电刷A极性仍为正，，，，，，，电刷B极性仍为负。。。。。。。

　　可见，，，，，，，和电刷A接触的导体总是位于N极下，，，，，，，和电刷B接触的导体总是位于S极下，，，，，，，因而电刷A的极性总是正的，，，，，，，电刷B的极性总是负的，，，，，，，在电刷A、B两端可获得直流电动势。。。。。。。

　　现实直流发电机的电枢是凭据现实必要有多个线圈。。。。。。。线圈散布在电枢铁心表表的分歧地位，，，，，，，依照肯定的法规衔接起来，，，，，，，组成电机的电枢绕组。。。。。。。磁极也是凭据必要N、S极交替旋转多对。。。。。。。

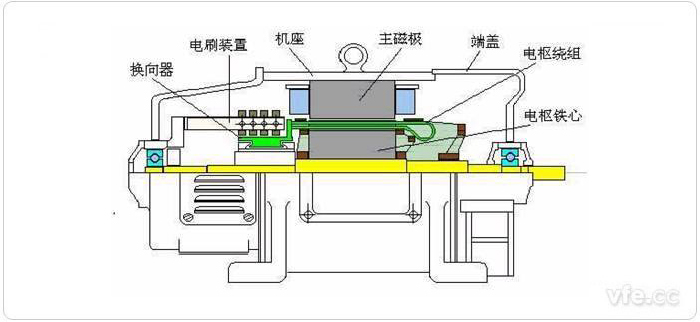

直流电机结构图

01直流电机主磁极

　　主磁极重要由主极铁心和套装在铁心上的励磁绕组组成，，，，，，，其作用就是成立磁场。。。。。。。

02直流电机机座

　　机座通常用用厚钢板弯成筒形焊成或铸钢件造成，，，，，，，机座是电机的结构框架，，，，，，，重要起支持和防护作用，，，，，，，同时也是主磁路的一部门。。。。。。。

03直流电机换向极

　　换向极由铁心和绕组组成，，，，，，，其改善换向。。。。。。。

04直流电机电刷装置

　　电刷装置由电刷、刷河注刷杆和连线等组成，，，，，，，其作用是电枢电路的引出(或引入)装置。。。。。。。

05电枢铁心

　　电枢铁心硅冈飕叠压夹紧而成，，，，，，，是电枢绕组的支持部件，，，，，，，也是主磁路的一部门。。。。。。。

06电枢绕组

　　用绝缘的圆形或矩形截面的导线绕成，，，，，，，是直流电机的电路部门。。。。。。。

07换向器

　　换向器由很多鸽形尾的换向片分列成一个圆筒片间用V形云母绝缘，，，，，，，两端再用两个形环夹紧而组成，，，，，，，其作用是整流(发电机)或逆变(电动机)。。。。。。。

　　凭据直流电机的励磁方式能够分为他励直流电机 、并励直流电机、串励直流电机以及复励直流电机。。。。。。。

01他励直流电机

　　励磁绕组与电枢绕组无联接关系，，，，，，，而由其他直流电源对励磁绕组供电的直流电机称为他励直流电机，，，，，，，永磁直流电机也可看作他励直流电机。。。。。。。

02并励直流电机

　　并励直流电机的励磁绕组与电枢绕组相并联。。。。。。。作为并励发电机来说，，，，，，，是电机自身发出来的端电压为励磁绕组供电；；；；；；作为并励电动机来说，，，，，，，励磁绕组与电枢共用统一电源，，，，，，，从机能上讲与他励直流电动机一样。。。。。。。

03串励直流电机

　　串励直流电机的励磁绕组与电枢绕组串联后，，，，，，，再接于直流电源，，，，，，，这种直流电机的励磁电流就是电枢电流。。。。。。。

04复励直流电机

　　复励直流电机有并励和串励两个励磁绕组，，，，，，，若串励绕组产生的磁通势与并励绕组产生的磁通势方向一样称为积复励。。。。。。。若两个磁通势方向相反，，，，，，，则称为差复励。。。。。。。

　　分歧励磁方式的直流电机有着分歧的个性。。。。。。。通常情况直流电动机的重要励磁方式是并励式、串励式和复励式，，，，，，，直流发电机的重要励磁方式是他励式、并励式和和复励式。。。。。。。
