一汉中电机有限公司EV移动丈量柜简介

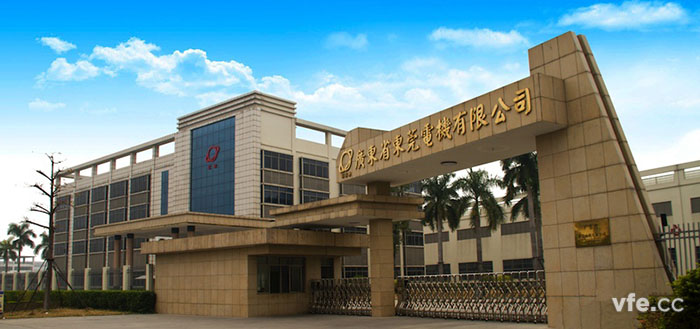

　　广东省汉中电机有限公司前身为汉中电机厂，，，，，，，，创建于1952年，，，，，，，，专业出产电动机已有60多年的汗青。。。。。。公司现为中国机械行业500强企业、国度级高新技术企业、广东省民营科技企业、汉中市50强民营企业、老字号企业；；；；；；公司出产的“环球牌”电动机被评为全国用户中意产品，，，，，，，，并获得广东省优良自主品牌、驰名商标、名牌产品等荣誉。。。。。。

　　本套EV移动丈量柜，，，，，，，，重要利用于电动汽车驱动总成(电机节造器、电机)电量及扭矩转速测试分析。。。。。。EV移动丈量柜能够对电机节造器输入直流参量、电机节造器输出三订互换参量、扭矩转速传感器(轴输出功率)信号采集测试，，，，，，，，提供精确靠得住的测试数据，，，，，，，，为用户产品质量提升及新产品钻研提供技术保险。。。。。。

二EV移动丈量柜测试利用系统框图

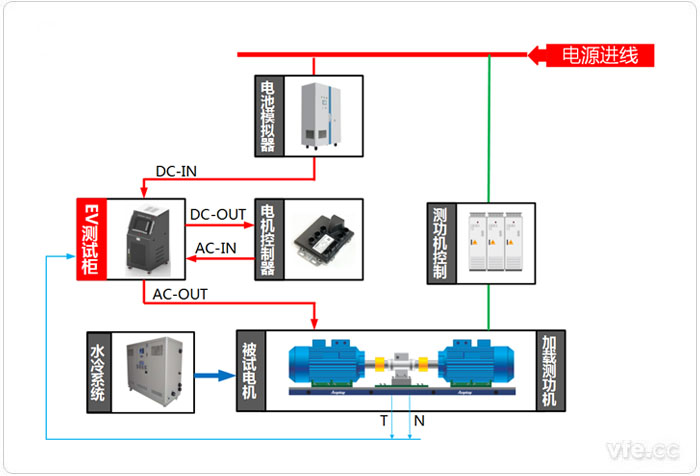

图示：EV移动丈量柜利用系统框图

　　备注：

　　DC-IN：EV测试柜直流输入；；；；；；

　　DC-OUT：EV测试柜直流输出；；；；；；

　　AC-IN：EV测试柜三订互换输入；；；；；；

　　AC-OUT：EV测试柜三订互换输出。。。。。。.

　　EV移动丈量柜利用系统框图如上图所示：配置有4路功率通路，，，，，，，，满足电机节造器1路直流输入电参量测试，，，，，，，，满足电机三订互换输入电参量测试;配置1路扭矩转速通路，，，，，，，，可满足扭矩转速传感器信号接入测试。。。。。。

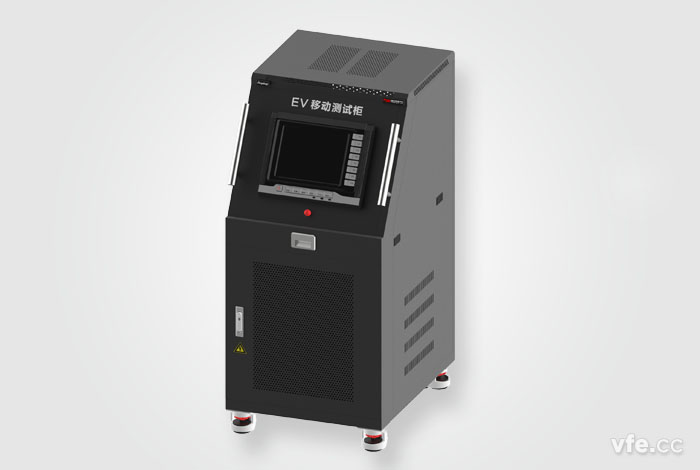

图示：EV移动丈量柜示意图

　　本台EV移动丈量柜专为电动汽车行业设计，，，，，，，，测试机能指标齐全满足GB/T 18488等有关尺度要求。。。。。。EV移动丈量柜配置1台WP4000变频功率分析仪，，，，，，，，分析仪主机嵌入式装置于正面操作面板;同时，，，，，，，，移动丈量柜电流选取穿芯式电流传感器，，，，，，，，可选择穿心铜牌的串入式测试方式或直接电缆穿心的测试方式，，，，，，，，能够便捷的进行系吐洮接测试；；；；；；为有效满足移动化测试必要，，，，，，，，本套丈量柜选取幼型化、移动化设计方式，，，，，，，，移动万向轮能够方便的调整至必要进行测试的设备区域。。。。。。

三电动汽车驱动系统测试平台设备配置表

测点	设备名称	型号	数量	备注
电机节造器直流输入及三订互换输出	EV动力测试柜	/	1	一台WP4000变频功率分析仪、 四路功率通路、一个扭矩转速变送模？？？？

---
