凭据最新颁布的《JJF 1558-2016丈量用变频电量变送器校准规范》，，，，，，变频电压变送器校准蕴含电压校准和相位校准，，，，，，电压校准能够选取尺度源法或者尺度表法，，，，，，本文具体对电压和相位的校准步骤做具体的介绍。。。。。。。

一变频电压变送器校准点的拔取

　　变频电压变送器校准点按下表拔取，，，，，，其频率拔取蕴含工作频率领域高低限在内的不少于5个频率点；；；；；延时相移的校准可在工作频率领域内的40%Ub点同步进行，，，，，，也可按用户要求拔取。。。。。。。

电压校准点
100%Ub	80%Ub	60%Ub	40%Ub	20%Ub
注：Ub为电压变送器标称电压；；；；；校准点0仅合用于直流输出变送器。。。。。。。

二变频电压变送器校电压校准步骤简介

01变频电压变送器尺度源法

　　电压变送器蕴含电压输出型电压变送器、电流输出型电压变送器、数字输出型电压变送器，，，，，，校准接线别离如图1、图2、图3所示，，，，，，输出负载凭据注明拔取电阻值或者空载。。。。。。。依照校准点设置选择尺度源的输出Ar，，，，，，读取变送器输出值Bx，，，，，，按式(1)推算变送器的误差。。。。。。。

        (1)

　　式中：Bx——被校变送器的输出值；；；；；

　　Br——输入电压为Ar时，，，，，，被校变送器的输出进展值；；；；；

　　Bf——被校变送器的输出引用值(量程上限或者标称领域上限)

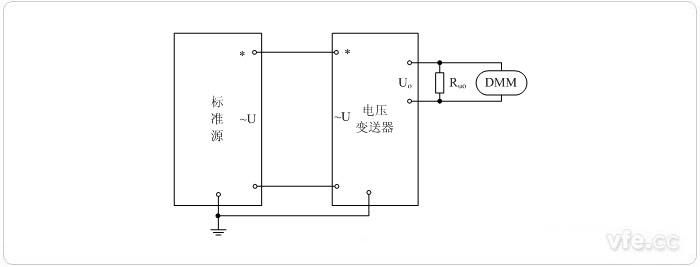

图1 电压输出型电压变送器尺度源法校准电压接线图

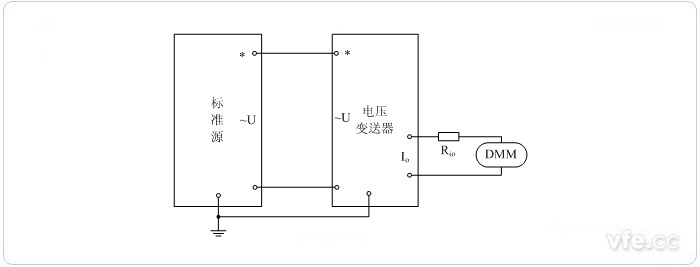

图2 电流输出型电压变送器尺度源法校准电压接线图

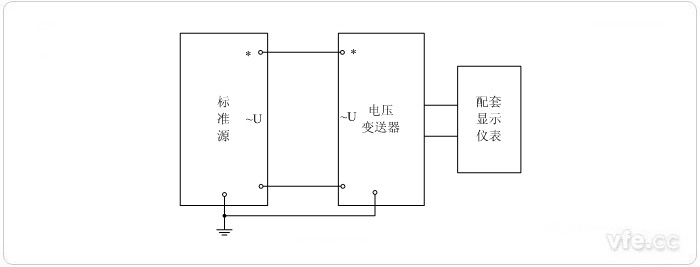

图3 数字输出型电压变送器尺度源法校准电压接线图

　　Ruo—电压负载电阻；；；；；Rio—电流负载电阻；；；；；DMM—数字多用表

02变频电压变送器尺度表法

　　电压变送器尺度表法校准接线如图4、图5、图6、图7所示，，，，，，输出负载凭据注明拔取电阻值或者空载。。。。。。。当电压超出尺度电压表量程时，，，，，，可选取分压器或电压互感器扩大尺度电压表的量程。。。。。。。依照校准点设置选择信号源的输出，，，，，，读取尺度电压表读数Ar和变送器输出值Bx，，，，，，按式(2)推算变送器误差。。。。。。。

        (2)

　　式中：Bx——被校变送器的输出值；；；；；

　　Br——输入为KUAr时，，，，，，被校变送器的输出进展值，，，，，，KU为分压器变比，，，，，，尺度表直接丈量时取为1；；；；；

　　Bf——被校变送器的输出引用值(量程上限或者标称领域上限)。。。。。。。

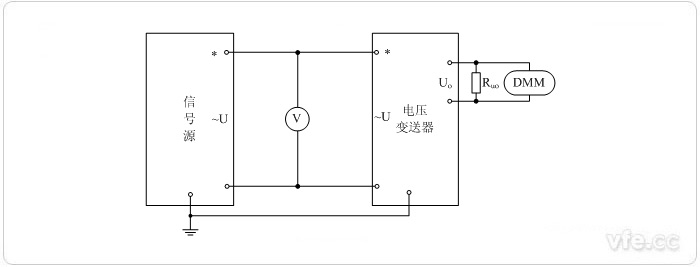

图4 电压输出型电压变送器电压校准接线图

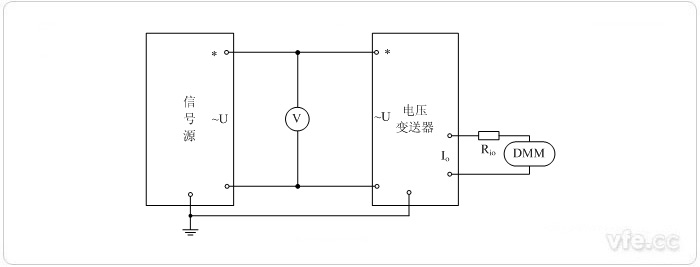

图5 电流输出型电压变送器电压校准接线图

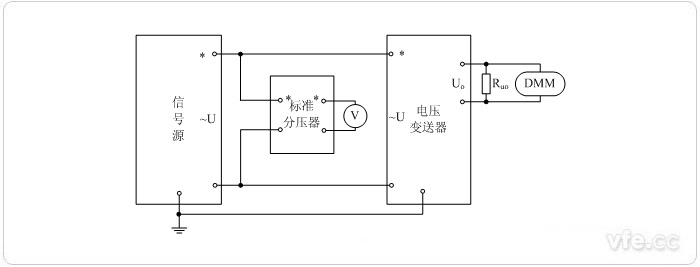

图6 电压输出型电压变送器(分压器扩大尺度表量程) 电压校准接线图

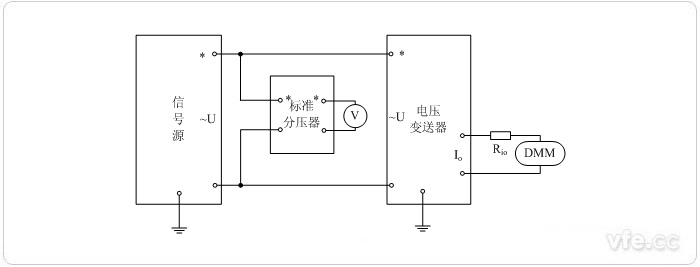

图7 电流输出型电压变送器(分压器扩大尺度表量程) 电压校准接线图

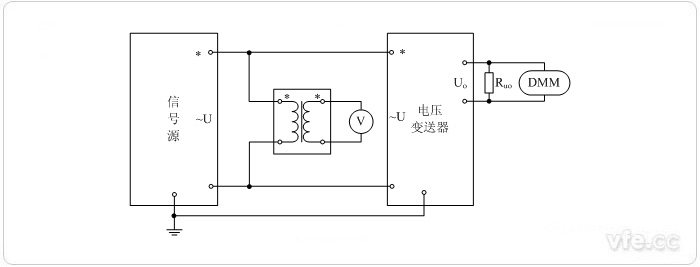

图8 电压输出型电压变送器(电压互感器扩大尺度表量程) 电压校准接线图

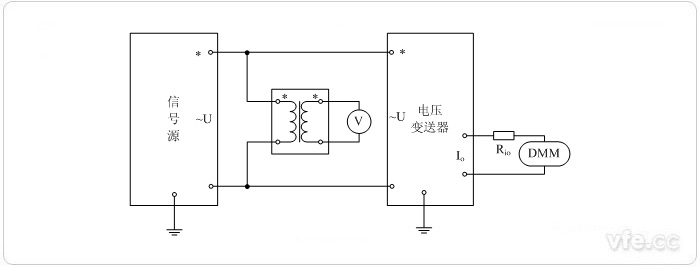

图9 电流输出型电压变送器(电压互感器扩大尺度表量程) 电压校准接线图

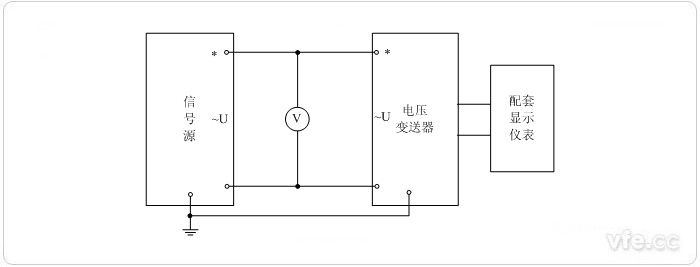

图10 数字输出电压变送器电压校准接线图

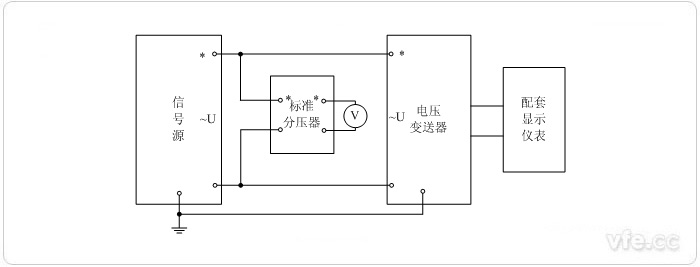

图11 数字输出电压变送器(分压器扩大尺度表量程) 电压校准接线图

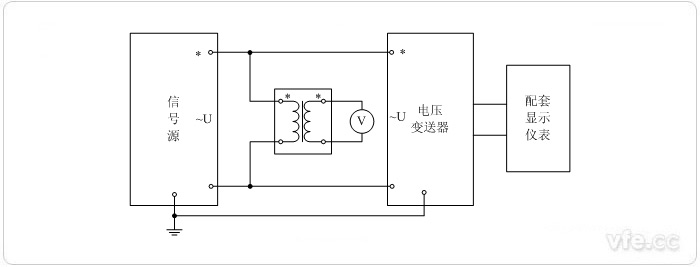

图12 数字输出型电压变送器(电压互感器扩大尺度表量程) 电压校准接线图

　　V—尺度电压表；；；；；Ruo—电压负载电阻；；；；；Rio—电流负载电阻；；；；；DMM—数字多用表

三变频电压变送器校相位校准步骤简介

　　延时相移校准接线如图4 所示，，，，，，输出负载凭据说明书拔取电阻值或者空载。。。。。。。当输入超出相位计输入限值时，，，，，，可选取分压器变换至相位计输入领域。。。。。。。依照6.2.2.1选择校准点，，，，，，设相信号源的电压输出，，，，，，读取相位计示值作为变送器的延时相移。。。。。。。

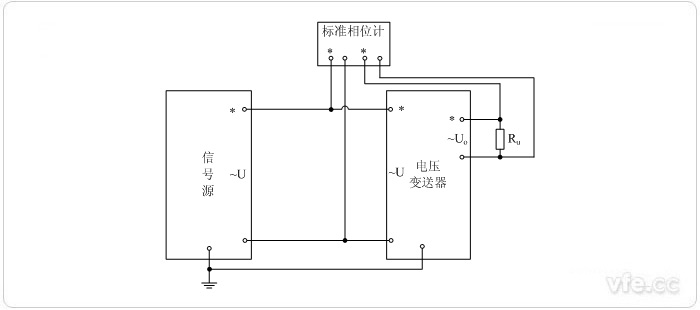

图13 互换电压输出型电压变送器相位误差校准接线图

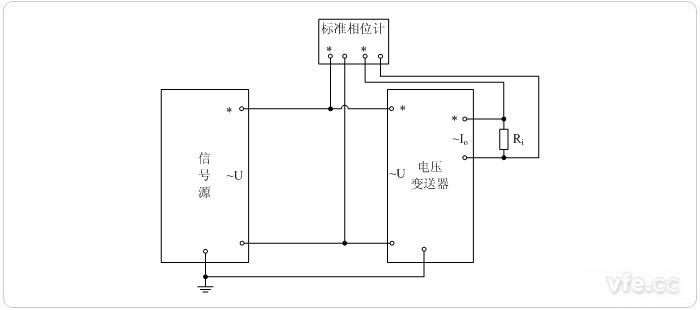

图14 互换电流输出型电压变送器相位误差校准接线图

图15 互换电压输出型电压变送器(相位计选取分压器输入)相位误差校准接线图

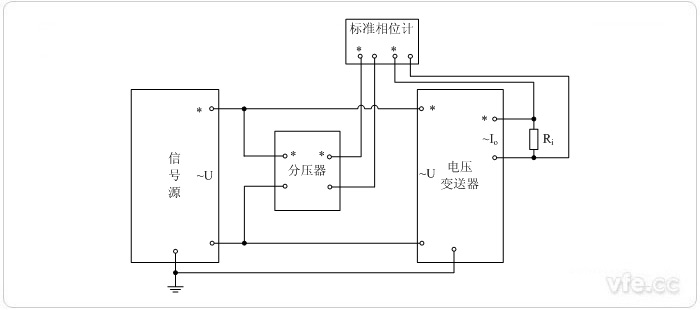

图16 互换电流输出型电压变送器(相位计选取分压器输入)相位误差校准接线图

　　本文凭据最新颁布的《JJF 1559-2016变频电量分析仪校准规范》具体介绍了变频电压变送器校准步骤，，，，，，《JJF 1559-2016变频电量分析仪校准规范》是目前为止，，，，，，唯一对变频电量校准步骤做出具体规范的国度尺度，，，，，，对变频电量校准的做出了严格的规范。。。。。。。

---
