一三相功率计

　　三相功率计是我们在三订互换电路测试中常用到的一种测试仪器，，，，，用于丈量三相电压、电流、频率、有功功率、无功功率、功率因数等参数，，，，，重要利用在电力公司、供电部门、家电、化工、变频器出产企业等场所。。。。。。。由于其体积幼，，，，，职能壮大，，，，，使用起来极度便捷。。。。。。。市面上各类品牌、各类职能的三相功率计也多的让人目眩缭乱，，，，，不知该若何选择。。。。。。。其实若是您相识其组成及丈量道理，，，，，齐全能够利用身边的一些设备自造一款简易的三相功率计，，，，，用于日常测试。。。。。。。

二三相功率计组成单元

　　通常的三相功率计根基上都是由电量采集单元、A/D转换单元、运算及显示单元三部门组成。。。。。。。

01电量采集单元

　　电量采集单元重要将被测电压、电流信号变换为调度电路能接受的模拟量信号，，，，，模拟量信号经传输线路传输至信号调度电路后变换为A/D单元能接受的模拟量信号。。。。。。。

02A/D转换单元

　　A/D转换单元凭据系统提供的采样时钟，，，，，对模拟量信号进行互换数字采样，，，，，获得样本序列，，，，，将模拟量信号转换为数字信号，，，，，并将数字信号输入数字信号处置部件。。。。。。。

03运算及显示单元

　　运算及显示单元接管A/D转换单元传输的数字信号，，，，，进行电压、电流真有效值、有功功率、无功功率、功率因数等参量的运算，，，，，再将运算了局通过显示单元显示于人机界面。。。。。。。

三构建三相功率计

　　以三瓦计法丈量三相功率为例，，，，，1套三相功率计必要三个电量采集单元(电量采集单元建设一路电压丈量通路和一路电流丈量通路)，，，，，以东升国际官网研造的DM系列电量测试子站作为电量采集单元，，，，，该电量采集单元扭转传统丈量方式，，，，，选取怪异的前端数字化处置技术，，，，，将电量采集、信号调度与A/D转换单元集成于一体，，，，，电量采集单元输出为数字信号，，，，，扭转原有的模拟量传输方式，，，，，利用光纤作为传输媒介，，，，，预防传输过程中引入电磁滋扰和信号衰减，，，，，极大提高了功率计的电磁兼容性能和丈量精度。。。。。。。

　　被测对象接入电量采集单元，，，，，转换为数字信号输出，，，，，数字信号通过光纤传输至运算及显示单元，，，，，进行各类特点值的运算和显示。。。。。。。其丈量方式示意如下图1所示：

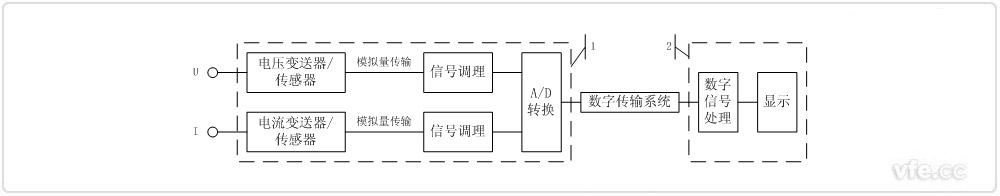

图1 选取前端数字化技术的电量采集单元

　　电量采集单元输出的数字信号通过光纤与上位机(PC)进行通讯，，，，，由于上位机不具备光纤接口，，，，，因而必要使用一个OPC232光纤转换器，，，，，将光纤信号转换为RS232电平信号，，，，，与上位机进行通讯接口，，，，，上位机装置配套的功率计软件，，，，，即可显示三个电量采集单元丈量的所有参数。。。。。。。构建好的三相功率计如下图2所示：

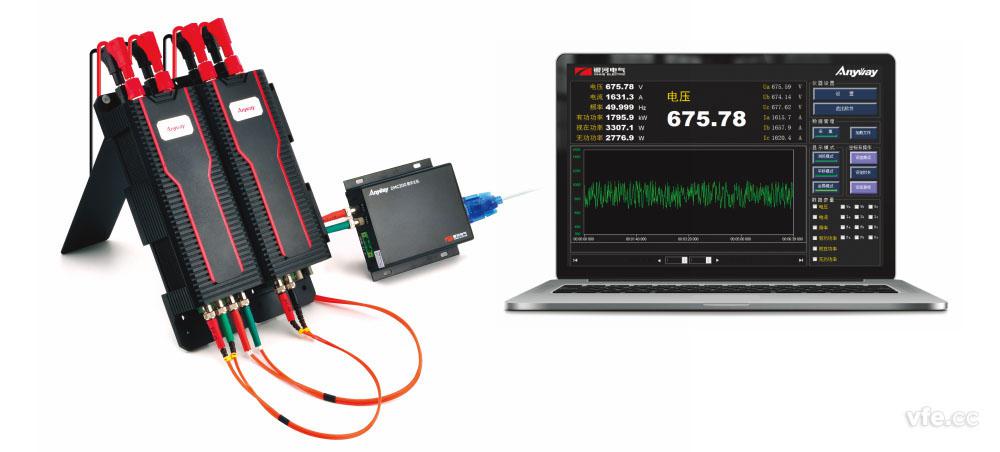

图2 利用DM电量测试子站构建的三相功率计

四三相功率计职能及指标验证

01职能验证

　　通过以上方式构建的高精度三相功率计接入三相电路中进行现实测试验证，，，，，共同相应的上位机软件，，，，，可实现如下职能：

　　可丈量互换回路的电压、电流有效值、频率、有功功率、无功功率、视在功率等参量；；；；；

　　通过线路图设置同步丈量三个独立的单订互换回路的电参数；；；；；

　　通过线路图设置同步丈量一个三相三线造或三相四线造互换回路的电参数(三瓦计法)；；；；；

　　推算三相电压、电流的三相不平衡度，，，，，正序分量、负序分量、零序分量等特点值；；；；；

　　选取数字积分法推算单相及三相点的电能，，，，，积分功夫可肆意设置；；；；；

　　可绘造每一个参数的趋向曲线。。。。。。。

02技术指标

　　通过尺度源法(正弦波)，，，，，对该三相功率计的丈量能力及误差进行评定，，，，，评估了局如下：

　　电压正确测试领域：4V~1000V，，，，，电流正确测试领域：25mA~6A；；；；；

　　频率正确测试领域：5Hz~400Hz，，，，，功率因数正确测试领域：0.2~1；；；；；

　　电压丈量精度：0.2%rd，，，，，电流丈量精度：0.2%rd；；；；；

　　频率丈量精度：0.1%rd，，，，，功率丈量精度：0.5%rd。。。。。。。

五结语

　　通过几个单一的部件，，，，，我们很容易就构建了一套高精度的三相功率计，，，，，其正确测试领域宽，，，，，电磁兼容性强，，，，，职能壮大，，，，，组成单一，，，，，携带方便，，，，，在日常的三相电路丈量中极度实用，，，，，各人都能够来试试哦!



---
