可自动读取互感器变比的高精度数字功率计
- 浏览次数：9942次
- 颁布功夫：2013/11/28 11:47:08
- 作者：AnyWay中国
一问题的提出
您是否遇到过下述问题？？？？？？？ ？
衔接了电压互感器和电流互感器的高精度数字功率计的显示的现实上互感器的二次电压和二次电流 ，， ， ，，现实电压、电流还必要乘以电压、电流互感器变比 ，， ， ，，而功率必要同时乘以电压互感器变比和电流互感器变比。。。。。。
某些
高精度功率分析仪拥有变比设置职能 ，， ， ，，能够直接显示被测的一次电压、电流和功率。。。。。。
然而 ，， ， ，，当电压、电流测试领域较宽时 ，， ， ，，好比说电机试验用数字功率计 ，， ， ，，必要衔接副边多绕组的电压、电流互感器多个电压、电流互感器 ，， ， ，，而后凭据被测电压大幼 ，， ， ，，对互感器副边或原边进行换挡（量程）。。。。。。
此时 ，， ， ，，电压、电流互感器处于分歧档位时 ，， ， ，，变比也分歧 ，， ， ，，上述高精度数字功率计还是不能解决直观读数的问题。。。。。。
二通例解决规划
遇到上述问题时 ，， ， ，，通常的解决规划是 ，， ， ，，同时纪录高精度数字功率计的读数和互感器变比 ，， ， ，，人为换算后作为丈量了局。。。。。。
越发高效的步骤是通过通讯将每个档位的互感器变比和档位信息及功率计读数上传至上位机 ，， ， ，，由上位机软件凭据互感器现实使用的档位判断对应的互感器变比 ，， ， ，，再经过乘法运算获取丈量了局。。。。。。
第二种步骤通常选取PLC对互感器进行换挡节造 ，， ， ，，并通过RS484、RS232等现场总线将PLC的档位节造信息上传至上位机 ，， ， ，，高精度数字功率计也必要与上位机通讯 ，， ， ，，实时上传丈量了局。。。。。。
上述规划的弊端是必要熟悉PLC编程及上位机编程 ，， ， ，，还需一时构建电路 ，， ， ，，若对互感度量程转换道理不熟悉 ，， ， ，，还可能导致电流互感器二次开路产生高压危险等问题。。。。。。
三自动读取互感器变比的解决规划
DP100自动量程转换器重要用于节造多绕组电压、电流互感器及多个电压、电流传感器的自动换挡。。。。。。一个DP100自动量程转换器提供16路继电器节造输出 ，， ， ，，每路继电器蕴含一个无源常浚？？？？？ ？哟サ愫鸵桓鑫拊闯９亟哟サ ，， ， ，，用户能够凭据必要矫捷自行配置使用。。。。。。

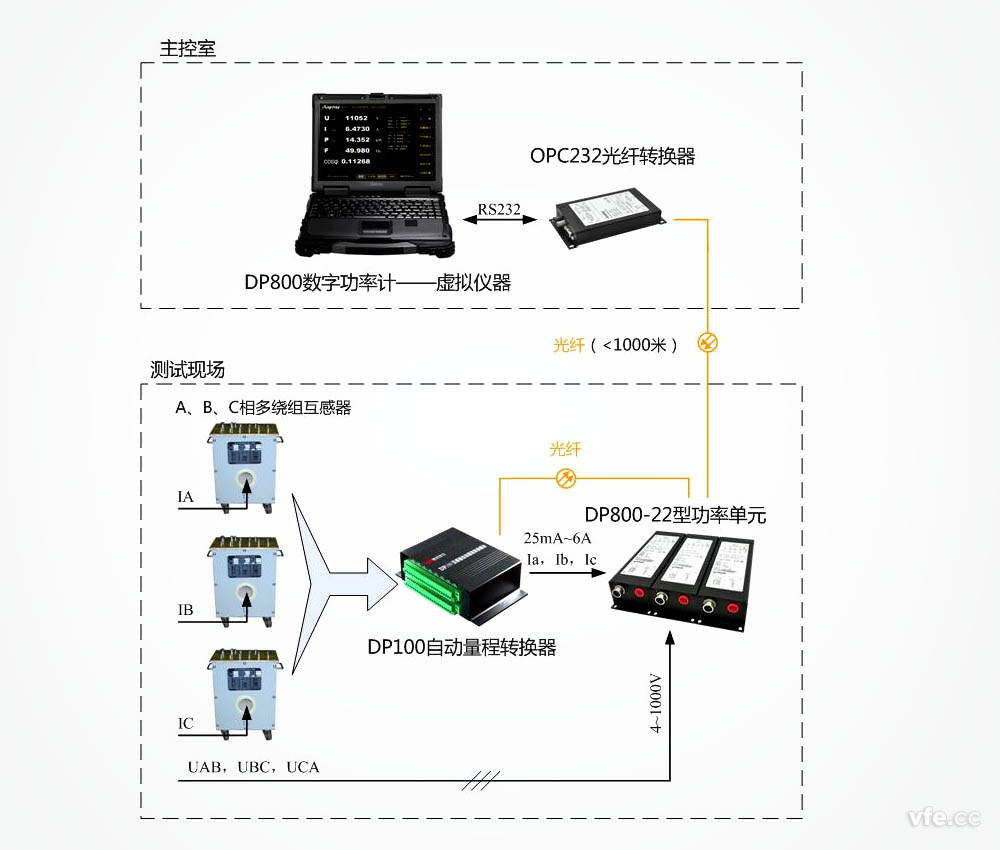

图1为DP100自动量程转换器与DP800数字功率计配套用于额定电压690V ，， ， ，，最大电流2000A的三相异步电机试验台的三相功率丈量的道理示意图。。。。。。
图1 可自动读取变比的高精度数字功率计
DP100自动量程转换器除了可实现自动量程转换之表 ，， ， ，，配套的高精度数字功率计能够实时读取档位及互感器变比信息 ，， ， ，，对丈量了局进行自动换算 ，， ， ，，直接显示被测一次电压、电流、功率等电参量。。。。。。
配套的高精度数字功率计可独立设置每个电压、电流传感器或互感器变比（蕴含多绕组互感器的每个绕组的变比）。。。。。。此表 ，， ， ，，还可凭据互感器或传感器的检定证书或校准证书将互感器或传感器的角差及比差一路录入高精度数字功率计 ，， ， ，，高精度数字功率计将凭据这些校准数据对丈量了局进行建改 ，， ， ，，以最低的成本提高功率计的电压、电流和功率的现实丈量精度。。。。。。
