一柔性直流输电及其特点

　　柔性直流输电最凸起的技术特点是选取了全控型的电力电子器件IGBT。。。。。。。与选取晶闸管的传统直流输电分歧，，，，，柔性直流输电的系统反映速度快、可控性较好、运行方式矫捷。。。。。。。

　　柔性直流输电系统重要有换流变压器、衔接电抗器、换流器等设备组成。。。。。。。柔性直流输电系统的两端VSC各能节造2个物理量，，，，，因而选取矢量节造方式，，，，，系统框图如下图所示。。。。。。？？？？？？＝谠煜低持匾赡诨返缌鹘谠炱骱捅砘饭β式谠炱髯槌伞。。。。。。其中，，，，，柔性直流输电系统的根基节造方式由表环节造器决定。。。。。。。表环功率节造器节造的重要物理量有：互换侧或直流侧有功功率、直流侧电压、互换系统频率、互换侧无功功率、互换侧电压等。。。。。。。其中，，，，，互换侧或直流侧有功功率、直流侧电压、互换系统频率等为有功功率类物理量；；；；；而互换侧无功功率、互换侧电压等为无功功率类物理量。。。。。。。柔性直流输电系统的每一端必须在有功类物理量和无功类物理量中各遴选一个物理量进行节造，，，，，同时，，，，，柔性直流输电系统中必须有一端节造直流的电压，，，，，这样柔性直流输电系统就存在多种节造变量的组合。。。。。。。

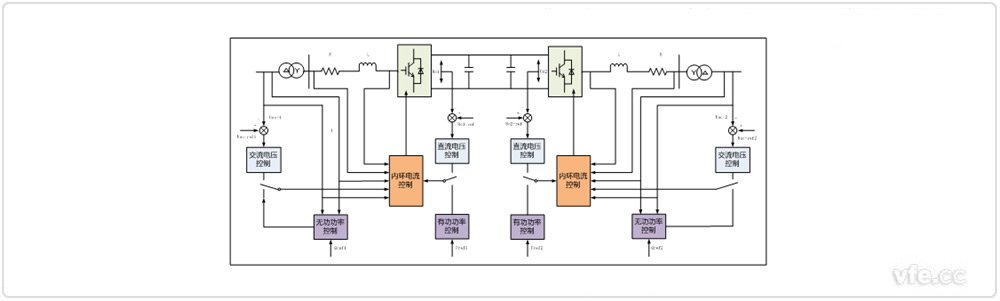

柔性直流输电系统的根基节造结构

　　对于两端互换系统为有源系统的情况，，，，，合理的节造变量组合可所以整流节造有功功率和互换侧无功功率，，，，，逆变端节造直流电压和互换侧无功功率。。。。。。。合理的节造变量组合随两端互换系统情况的分歧而扭转。。。。。。。但两站之间无功功率的节造是齐全独立的，，，，，所需无功功率能够由互换电压节造或直接无功功率节造来实现。。。。。。。由于换流器容量的限度，，，，，在统一站实现有功功率和无功功率独立节造时，，，，，有功功率和无功功率必须节造在PQ平面的一个特定领域没。。。。。。。另表，，，，，当使用柔性直流输电向无源互换网络供电时，，，，，通常链接无源网络互换网络的那个VSC站节造互换系统频率和互换系统电压，，，，，而衔接有源网络的那个VSC站节造直流侧电压和互换侧无功功率。。。。。。。　　

二柔性直流输电相比传统直流输电的优势

　　相比传统直流输电，，，，，柔性直流输电没有无功赔偿的问题：传统直流输电由于存在换流器的触发延角(通常为10~15度)和关断角(通常为15度或更大一些)以及波形的非正弦，，，，，必要吸收大量的无功功率，，，，，其值约为换流站所通过的直流功率的40%~60%。。。。。。。因而必要大量的无功功率赔偿及滤波设备。。。。。。。并且在甩负荷时会出现无功功率过剩，，，，，容易导致过电压。。。。。。。而柔性直流输电的VSC技术不仅不必要将这些负荷通过柔性直流输电系统和电网相连，，，，，降低了供电成本，，，，，同时改善了环境。。。。。。。

三柔性直流输电系统利用场所

　　柔性直流输电系统重要利用在如下场所：

　　(1) 向远地负载供电，，，，，如远离电网的负荷，，，，，油田，，，，，钻井，，，，，海岛等，，，，，选取互换架空线输电往往价值高，，，，，或者不成能，，，，，所以这些处所常用本地发电，，，，，最常用的燃料是柴油，，，，，不仅造成环境传染，，，，，并且燃料运输必要成本，，，，，再加上守护，，，，，价值也很高，，，，，有了柔性直流输电技术后，，，，，将这些负荷通过柔性直流输电系统和电网相连，，，，，降低了供电成本，，，，，同时改善了环境。。。。。。。

　　我国占有7000余个海岛，，，，，孤岛供电对缓解地皮资源紧缺、充分利用资源意思沉大。。。。。。。柔性直流输电可在保障电力系统不变的前提下，，，，，通过环流技术将分歧频率的互换电转化为直流，，，，，用于实现两个互换系统的互联；；；；；通过对自身电流的急剧节造，，，，，有效限度互联系统的短路容量。。。。。。。另表，，，，，由于直流线路在投资、运行用度、长距离传输等方面拥有优势，，，，，因而在隔海输电的情况下，，，，，技术经济指标往往优于互换输电规划。。。。。。。

　　(2) 可再生能源发电并网或幼规模发电厂并网，，，，，如风能发电，，，，，太阳能发电，，，，，潮汐发电，，，，，幼水电厂以及海上钻井平台的气体涡轮发电等，，，，，这些电厂由于地域和环境限度，，，，，往往远离电网和主负荷区，，，，，若何将这些地域分散、规模较幼的电厂用较低成本衔接到电网是一个待解决的问题。。。。。。。VSC-HVDC技术的出现解决了这一问题，，，，，它的一个利益是允许发电机工作在分歧于电网的频率甚至是变频率方式。。。。。。。VSC-HVDC对互换电压的节造能力尤其适合于风力发电的传输，，，，，错乱的风骚等原因会引刮风力发电电压闪变，，，，，而VSC-HVDC 用肯定电压节造战术能够将电压不变在常数值。。。。。。。

　　如瑞典Gotland 风力发电工程，，，，，其功率50MW，，，，，±80kV，，，，，70km 长，，，，，选取柔性直流输电方式传输，，，，，其反馈电压表环可能使得电压在50ms内阶跃至新的设定值。。。。。。。

　　随着“十二五”新能源政策的执行，，，，，我国起头大力推广太阳能、陆优势电等新能源利用，，，，，同时积极开发海优势电。。。。。。。但是新能源发电往往拥有不成预测、流量较幼、比力分散等特点。。。。。。。尤其是海优势电，，，，，风电场远离陆地，，，，，用通常的方式输电损耗太大，，，，，同时固然数量好多但规模较幼大多为数百万兆瓦等级，，，，，因而柔性直流输电是海优势电场并网的唯一方式。。。。。。。

　　(3) 城市中心区电力增容。。。。。。。随着城市人丁膨胀和城区合理规划，，，，，要在城区进行电力传输架空线的施工变得日益难题，，，，，另一方面，，，，，互换长距离传输对地有注入电流，，，，，必要增长赔偿设备，，，，，如并联电抗器或者电容器等，，，，，VSC-HVDC选取地埋式电缆，，，，，既不会影响城市市容，，，，，也不会有电磁滋扰，，，，，同时也适合长距离电力传输。。。。。。。

　　(4) 同步/异步电网之间互联，，，，，可用于多个一样或分歧频率的电网互联，，，，，组成大区域电网；；；；；电网与电网之间一方面能够进行有功潮水输送，，，，，垂危无功支持，，，，，对电网靠得住性提供强有力的保障;另一方面，，，，，通过柔性直流将多个电网互联，，，，，能够隔离电网之间故障的进一步恶化，，，，，这也是柔性直流发展沉要的利用场所之一。。。。。。。

---
