一河北省计量监督检测院电机能效检测系统简介

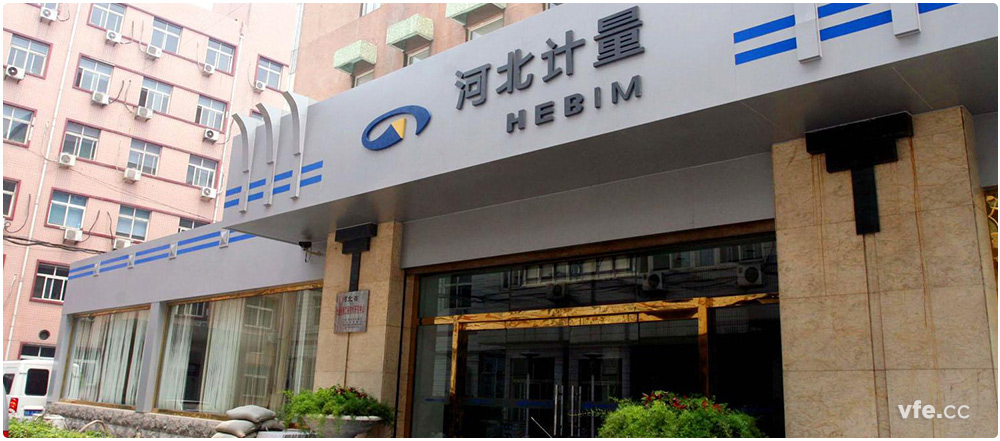

　　河北省计量监督检测院是河北省人民当局质量技术监督行政治理部门依法设置的省级计量检定机构，，，，，，属于社会公益型的、专业从事计量检定、校准、测试的综合性技术机构。。。。。本电机能效检测系统重要利用于河北省中幼型三相异步电动机的能效评测，，，，，，电参量测试不确定度低于0.1%，，，，，，电机能效不确定度低于0.2%。。。。。

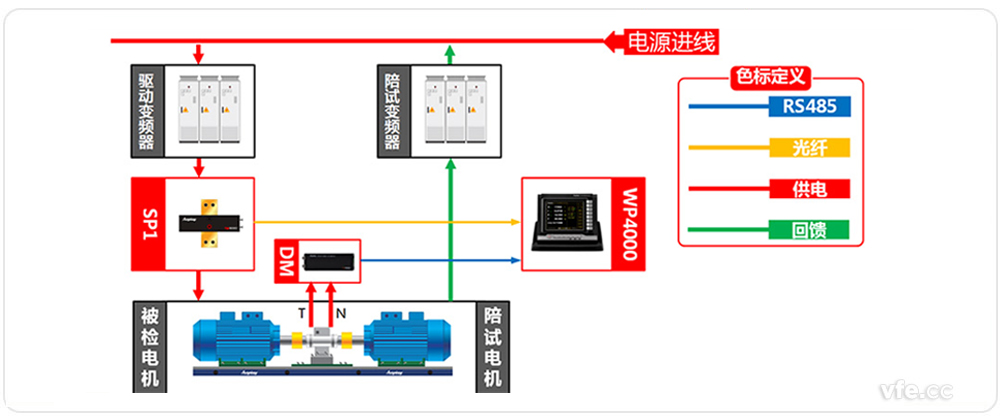

二电机能效检测系统道理框图

电机能效检测系统道理框图

　　本电机能效检测系统选取三台SP691501B型变频功率传感器测试三相异步电动机的输入功率及有关电参量，，，，，，选取DM4022双通路频率测试子站丈量三相异步电动机的输出功率(扭矩传感器输出的扭矩及转速信号)，，，，，，二次仪表共用一台WP4000变频功率分析仪。。。。。依照GB18613中幼型三相异步电动机能效限造值及能效等级的要求，，，，，，电动机能效检测选取GB/T1032中的B法——丈量输入-输出功率的损耗分析法。。。。。

三电机能效检测系统设备配置表

测点	设备名称	型号	数量	备注
SP1	变频功率传感器	SP691501B	3
DM	散布式测试子站	DM4022	1	扭矩仪信号丈量
	变频功率分析仪	WP4000	1

---
