网络并列出了双绕组变压器电气符号、三绕组变压器电气符号、自耦变压器电气符号、三相变压器电气符号等，，，，，，，，供各人造图或进建时参考。。。。。

一、双绕组变压器电气符号

　　变压器的最根基型式，，，，，，，，蕴含两组绕有导线之线圈，，，，，，，，并且彼此以电感方式称合一路。。。。。当一互换电流(拥有某一已知频率)流入其中之一组线圈时，，，，，，，，于另一组线圈中将感应出拥有一样频率之互换电压，，，，，，，，而感应的电压大幼取决于两线圈耦合及磁交链之水平。。。。。

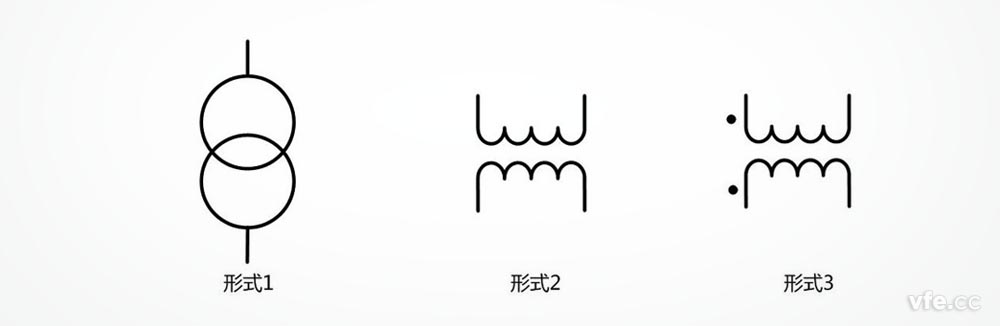

双绕组变压器符号

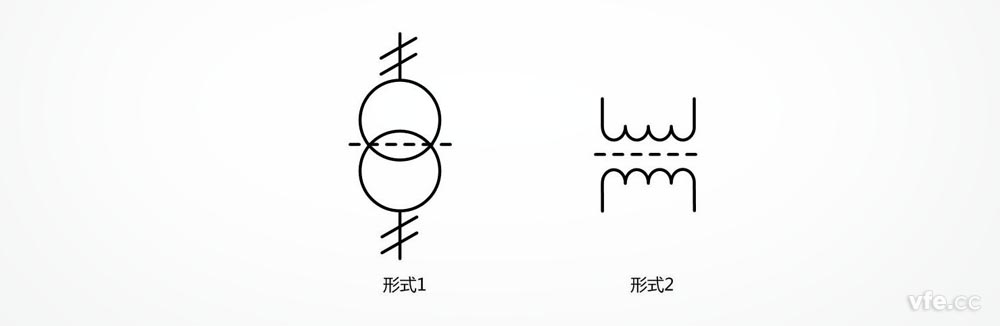

绕组间有屏蔽的双绕组单相变压器

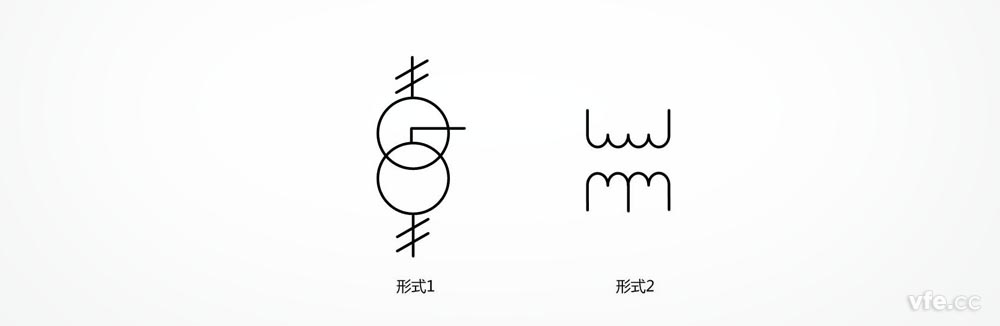

在一个绕组上有中心点抽头的变压器

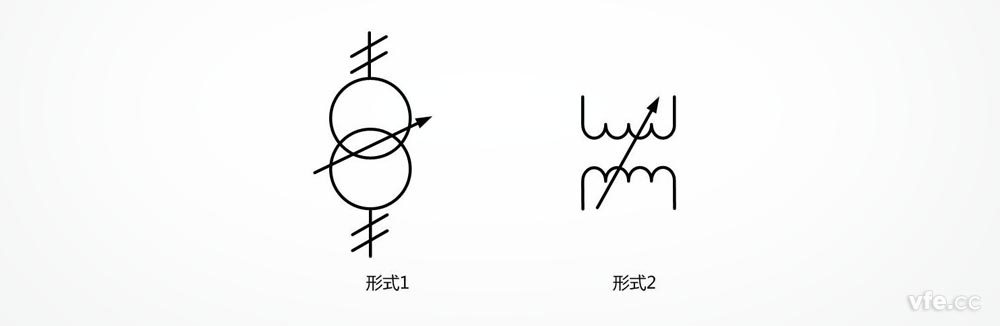

耦合可变的变压器

二、三绕组变压器电气符号

　　三绕组变压器的每相有3个绕组，，，，，，，，当1个绕组接到互换电源后，，，，，，，，另表2个绕组就感应出分歧的电势，，，，，，，，这种变压器用于必要2种分歧电压等级的负载。。。。。 发电厂和变电所通常出现3种不一致级的电压，，，，，，，，所以三绕组变压器在电力系统中利用比力宽泛。。。。。 每相的高中低压绕组均套于统一铁心柱上。。。。。为了绝缘使用合理，，，，，，，，通常把高压绕组放在最表层，，，，，，，，中压和低压绕组放在内层。。。。。

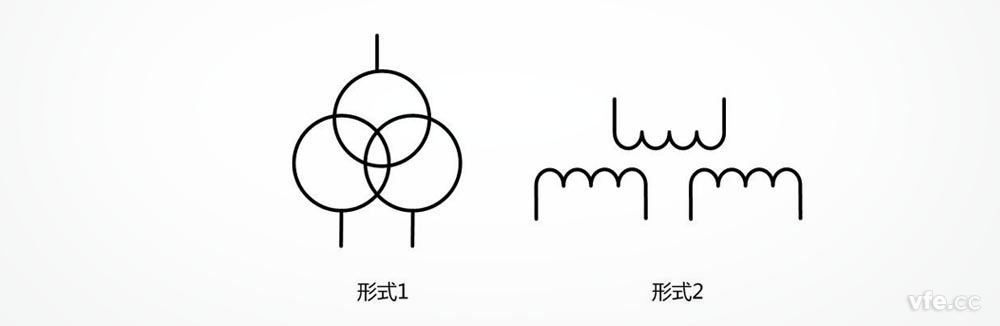

三绕组变压器符号

三、自耦变压器电气符号

　　自耦的耦是电磁耦合的意思，，，，，，，，通常的变压器是通过原副边线圈电磁耦合来传递能量，，，，，，，，原副边没有直接电的联系，，，，，，，，自耦变压器原副边有直接电的联系，，，，，，，，它的低压线圈就是高压线圈的一部门。。。。。

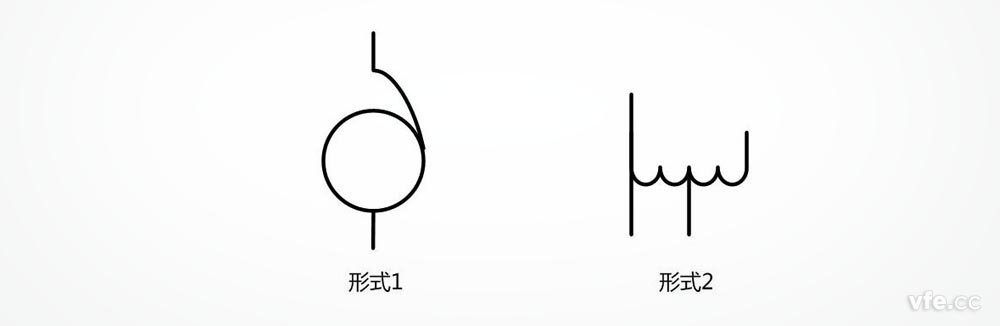

自耦变压器

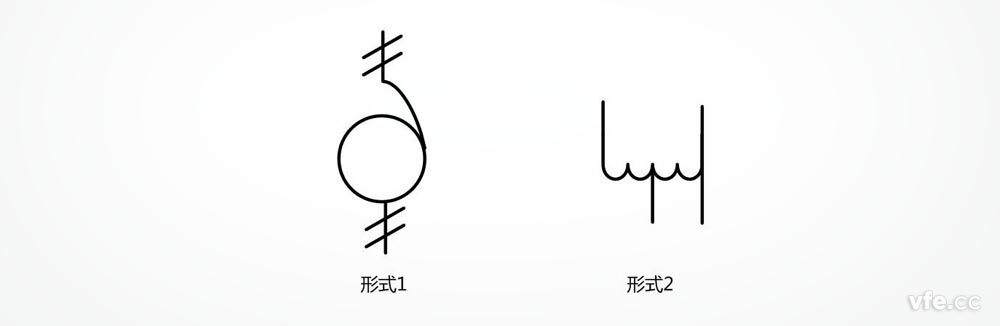

单相自耦变压器

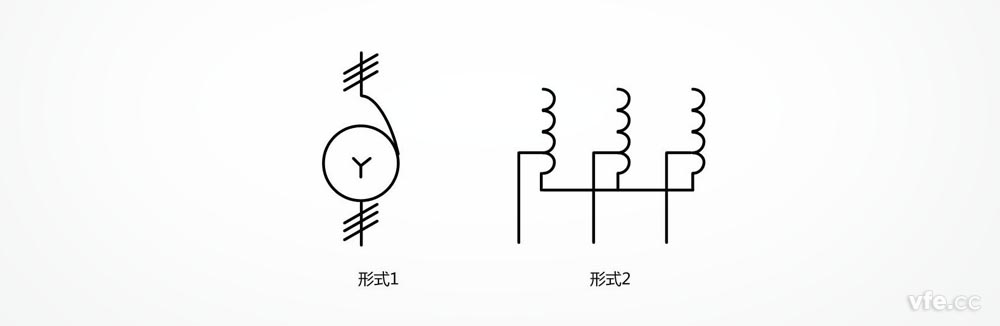

星形衔接的三相自耦变压器

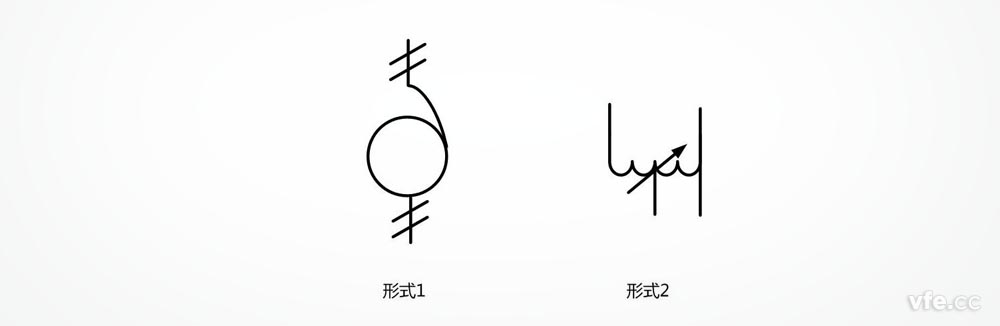

 可调压的单相自耦变压器

四、三相变压器电气符号

　　三相变压器宽泛合用于互换50Hz至60Hz，，，，，，，，电压660V以下的电路中，，，，，，，，宽泛用于进口沉要设备、精密机床、机械电子设备、医疗设备、整流装置，，，，，，，，照明等。。。。。产品的各类输入、输出电压的凹凸、联接组别、调节抽头的几多及地位（通常为±5%）、绕组容量的分配、次级单相绕组的建设、整流电路的使用、是否要求带表壳等，，，，，，，，均可凭据用户的要求进行精心的设计与造作。。。。。

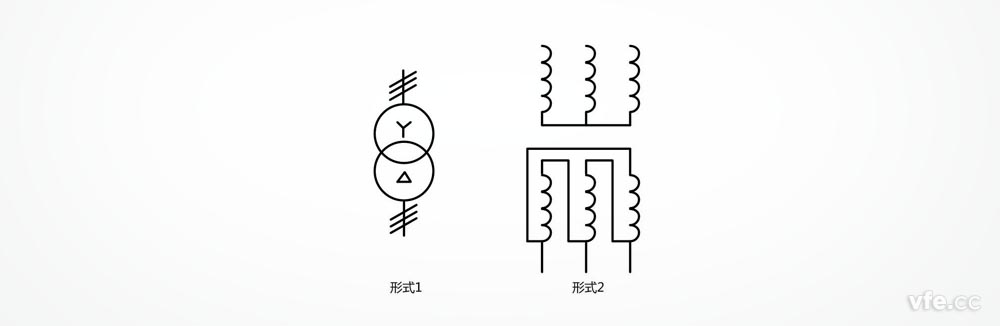

星形三角形衔接的三相变压器

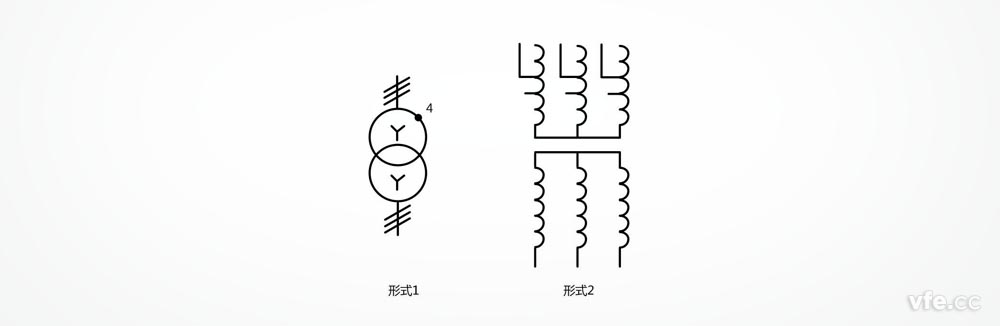

拥有个抽头的星形衔接的三相变压器，，，，，，，，每个低级绕组除其端头表还示出个可用的衔接点

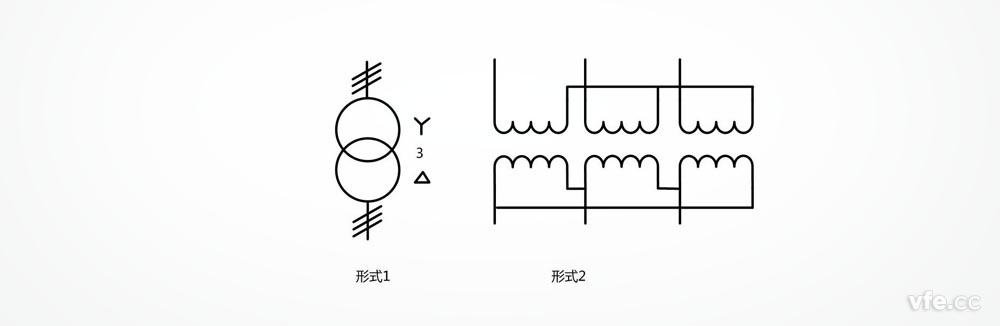

星形三角形衔接的由单相变压器组成的三相变压器

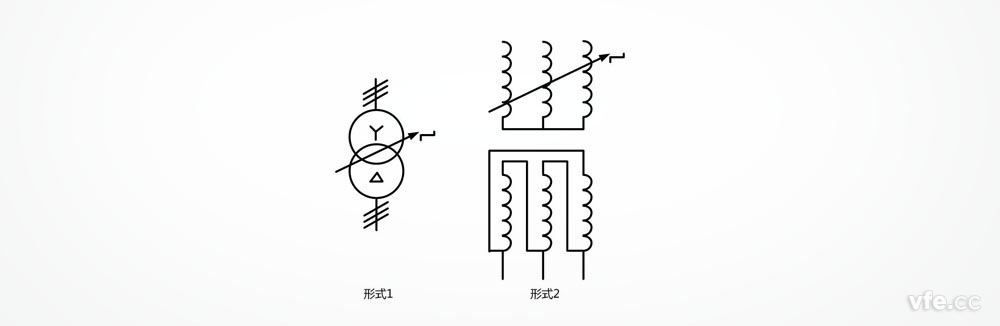

拥有有载分接开关的星形三角形衔接的三相变压器

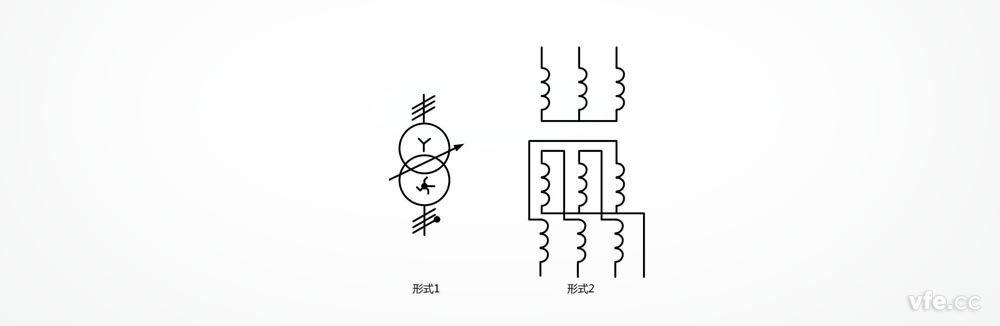

星形崎岖形中性点引出衔接的三相变压器

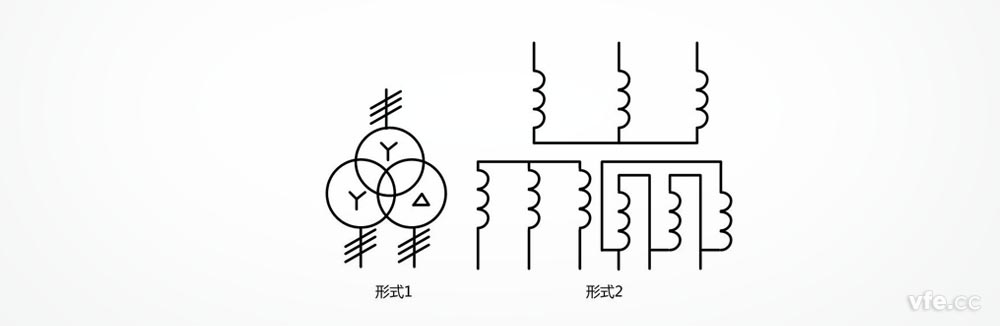

星形星形三角形衔接的三相变压器

---
