一概述

　　选取DH2000数字主机+DT系列数字变送器的方式，，，，，，能够构建现场测试用的便携式电能测试仪，，，，，，该便携式测试仪使用方便，，，，，，测试参数齐全，，，，，，测试正确，，，，，，是现场试验人员验证、检测的梦想电丈量装置。。。。。。
　　便携式电能测试仪齐全满足电压、电流丈量精度以及便携式的要求。。。。。。电压选取直测的方式丈量，，，，，，电流选取数字变送器+霍尔电流钳的方式丈量。。。。。。上位机软件用来显示有关丈量参数以及数据的纪录与保留。。。。。。
　　DH2000数字主机与上位机之间选取USB线缆衔接，，，，，，DT数字变送器与DH2000数字主机之间选取光纤进行通讯。。。。。。由于选取前端数字化技术，，，，，，DT数字变送器可就近强电装置，，，，，，对装置地位的要求低，，，，，，不仅预防了信号在复杂电磁环境下长距离传输所带来的信号衰减与滋扰问题，，，，，，保障了丈量的正确性，，，，，，并且光纤传输起到了电隔离的作用，，，，，，保障了使用人员的安全。。。。。。

二丈量道理

1电压丈量

　　选取DT系列数字变送器，，，，，，电压选取直测方式，，，，，，电压丈量领域为5V~1280V，，，，，，电压丈量正确度为0.1%rd，，，，，，基波频率丈量领域为DC，，，，，，0.1Hz~1500Hz，，，，，，内部设置8个档位，，，，，，变送器凭据丈量瞬时价自动进行档位切换，，，，，，每个档位只工作在50%~100%量程领域内，，，，，，无需人为过问，，，，，，与DH2000数字主机之间通过光纤进行数据传输；；；；；；

2电流丈量

　　选取DT系列数字传感器+霍尔电流钳的方式进行丈量（现实丈量可凭据电流钳输出信号确定变送器型号），，，，，，数字变送器第二电压通路丈量领域：0.1V~25.6V，，，，，，电压丈量正确度为0.1%rd，，，，，，基波频率丈量领域为DC，，，，，，0.1Hz~1500Hz，，，，，，内部设置8个档位，，，，，，变送器凭据丈量瞬时价自动进行档位切换，，，，，，每个档位只工作在50%~100%量程领域内，，，，，，无需人为过问，，，，，，与DH2000数字主机之间通过光纤进行数据传输；；；；；；

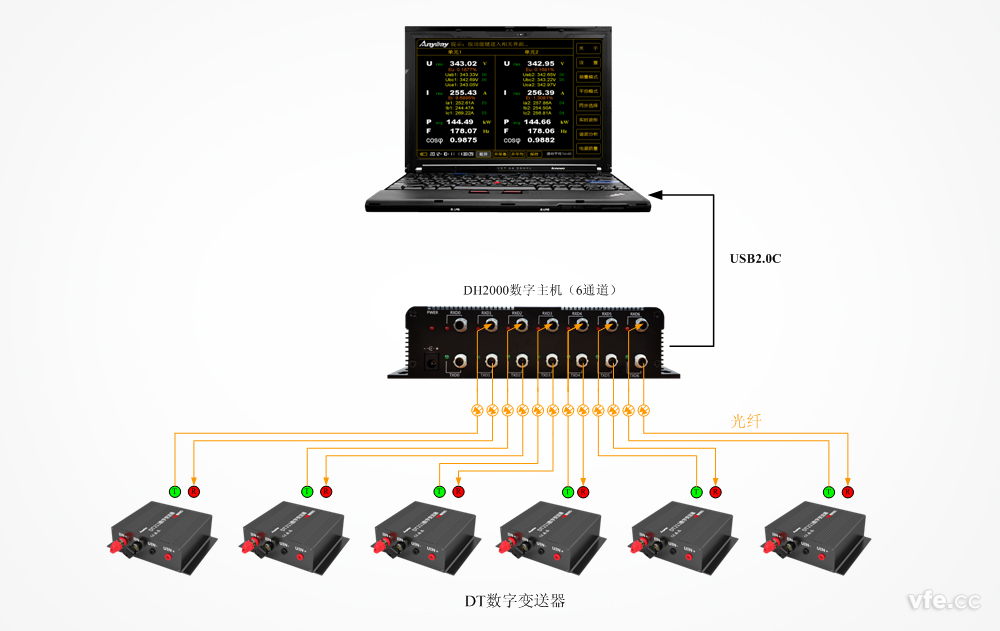

3组成道理图

　　便携式电能测试仪选取1台DH2000数字主机（6通路），，，，，，6台DT系列数字变送器，，，，，，6个霍尔电流钳，，，，，，1台笔记本电脑，，，，，，即可实现便携式的电能系统参数测试，，，，，，其现实测试道理图如下图1所示：



图1 便携式电能测试仪道理图

4DT数字变送器接线方式

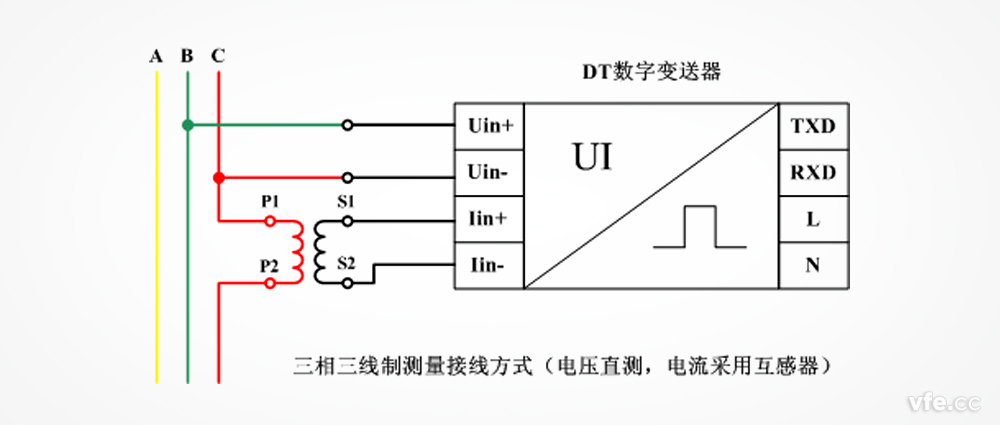

2.4.1. 三相三线造接线方式
　　三相三线造（电压选取直测，，，，，，电流选取霍尔电流钳）接线中，，，，，，电压通路丈量的为线电压，，，，，，接线方式如下图2所示：

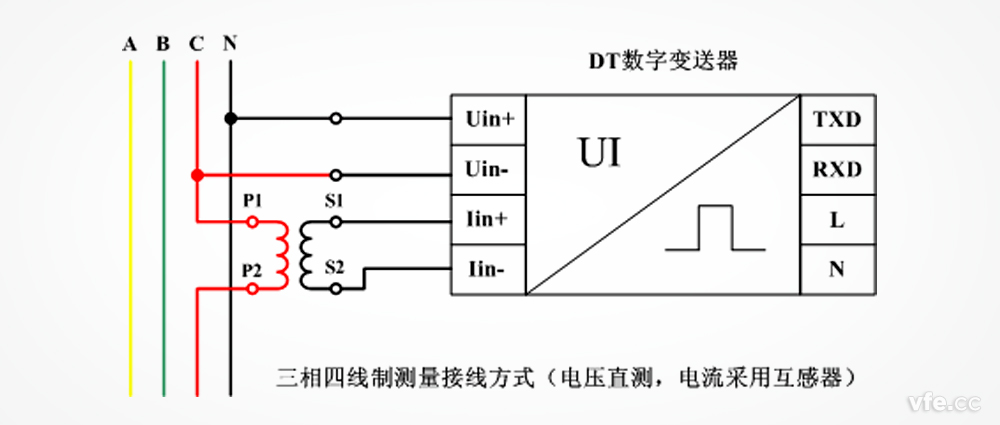

2.4.2. 三相四线造接线方式

　　三相四线造（电压选取直测，，，，，，电流选取霍尔电流钳）接线中，，，，，，电压通路丈量的为相电压，，，，，，接线方式如下图3所示：





三重要技术参数

1上位机软件

　　● 多种丈量模式选择（H01，，，，，，Rms，，，，，，Avg、Mean），，，，，，数值显示职能；；；；；；
　　● 多种接线方式选择（1V1A、2V2A、2V3A、3V3A等）；；；；；；
　　● 实时波形显示职能；；；；；；
　　● 谐波分析职能（0-99次）；；；；；；
　　● 瞬态数据采集职能；；；；；；
　　● 电源质量分析职能；；；；；；

2DH2000-6数字主机

　　● 6对功率单元接口；；；；；；
　　● 与上位机通过USB2.0接口进行衔接，，，，，，最高数据传输速度为29MByte/S，，，，，，满足高速采样要求；；；；；；
　　● 16位AD采样，，，，，，采样了局选取四字节浮点数暗示；；；；；；
　　● 与DT数字变送器选取光纤衔接；；；；；；

3DT系列数字变送器

　　● 电压丈量领域：0.1～1280V/5V～1280V/0.5V～128V/0.1V～25.6V/1mV～256mV 可供选择；；；；；；
　　● 电流丈量领域：100uA～6.4A/0.5A～128A/20mA～6.4A/4mA～1.28A/100uA～25.6mA 可供选择；；；；；；
　　● 基波频率丈量领域：DC，，，，，，0.1Hz~1500Hz；；；；；；
　　● 电压、电流丈量正确度：0.1%rd；；；；；；
　　● 功率丈量正确度：0.2%rd（功率因数0.2-1）/0.5%rd（功率因数0.05~0.2）；；；；；；
　　● 频率丈量正确度：0.02%rd；；；；；；
　　● 丈量信号带宽：100kHz；；；；；；
　　● 最高采样率：250kHz。。。。。。

---
