一、荧光灯工作道理

　　荧光灯管内充有微量的惰性气体（如：氩）和稀薄的汞蒸气，，，，，，，荧光灯管在电场的作用下放电，，，，，，，惰性气体味产生化学反映，，，，，，，从引发变换到被引发的状态辐射出紫表线，，，，，，，这些紫表线会通过载波管内壁的荧光粉吸收，，，，，，，而后转化成我们可见的光。。。。。。。。所以我们称之为荧光灯。。。。。。。。

二、荧光灯测试道理

　　荧光灯的重要丈量参数有：输入侧的启动参数，，，，，，，输出的启动参数，，，，，，，稳态参数和预热能量测试参数。。。。。。。。由于目前大部门的荧光灯选取的是高频产生器来引发电子，，，，，，，所以在电路含有丰硕的谐波，，，，，，，所以对丈量设备的要求也比力高。。。。。。。。

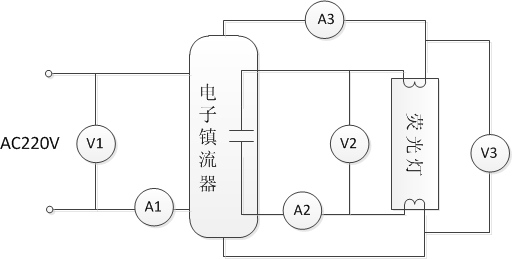

荧光灯测试道理图

三、WP4000变频功率分析仪用于荧光灯测试

　　WP4000变频功率分析仪选取前端数字化技术，，，，，，，由数字量输出的变频电量变送器和数字量输入的二次仪表组成，，，，，，，两者通过光纤衔接。。。。。。。。齐全预防了复杂电磁环境下传输环节的衰减和滋扰。。。。。。。。每台WP4000变频功率分析仪可配置1~6个功率单元（变频电量变送器），，，，，，，并能够实现所有功率单元的齐全同步。。。。。。。。浚浚浚？墒迪肿钣1mV电压、100uA电流及功率等参量的直接丈量及100次谐波分析，，，，，，，并且丈量电压电流精度可达到0.2%，，，，，，，齐全满足荧光灯的对丈量精度和谐波的测试要求。。。。。。。。

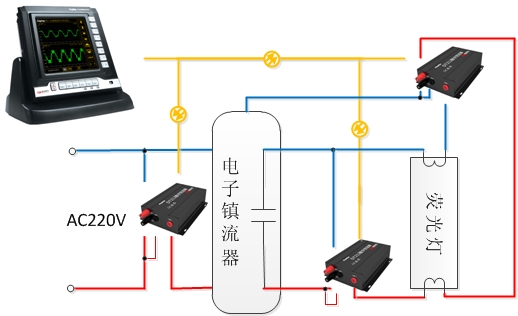

WP4000变频功率分析仪用于荧光灯测试道理图

四、WP4000变频功率分析仪用于荧光灯测试的丈量参数

　　1、输入个性：可丈量电压真有效值、电压峰值、电压波峰比、电流真有效值、电流峰值、电流波峰比、有功功率、视在功率、功率因数、供电频率，，，，，，，电压电流的实时波形。。。。。。。。

　　2、谐波分析：可丈量电压电流0~99次谐波。。。。。。。。

　　3、输入启动分析：丈量高频产生器启动时输入端电压、冲击电流的变动曲线及最大值。。。。。。。。

　　4、输出启动个性：丈量高频产生器启动后0～5秒内灯电压、灯电流、导入阴极电流和灯丝电流真有效值的变动曲线及此间的最大值。。。。。。。。

　　5、输出稳态个性：丈量高频产生器输出端稳态的灯电压有效值、灯电流有效值、导入阴极电流有效值和灯丝电流有效值、峰值、波峰比；；；；；；灯电压、灯电流、导入阴极电流、灯丝电流的波形；；；；；；灯管功率。。。。。。。。

　　6、预热能量测试：丈量高频产生器启动后0～5秒内灯丝电压真有效值、灯丝电流真有效值、灯丝功率及以上参数此间的变动曲线、峰值最大值,灯丝预热启动功夫和预热能量。。。。。。。。

---
