本文重要以某质检院的一个现实利用为例,,,,,,,,讲述了在三相电机试验系统基础上,,,,,,,,若何通过更改WP4000变频功率分析仪设置,,,,,,,,使之满足单相电机试验的测试需要。。。。。。
现场使用了一台WP4000变频功率分析仪(可配6个功率单元),,,,,,,,其中Port1—Port3对应的功率单元为SP系列变频功率传感器,,,,,,,,Port4—Port6对应的功率单元为DT系列数字变送器。。。。。。
凭据国度三相异步电机试验尺度,,,,,,,,WP4000应选择2V3A线路图进行电参量丈量。。。。。。因客户被试电机种类较多,,,,,,,,功率领域较宽,,,,,,,,故选取了6个功率单进行分档丈量。。。。。。当被试电机功率较大时,,,,,,,,选取SP传感器进行电参量进行丈量,,,,,,,,当被试电机功率较幼时,,,,,,,,选取DT数字变送器进行电参量丈量。。。。。。因而现场WP4000现实利用的线路图为2个2V3A(2×1)。。。。。。如图:

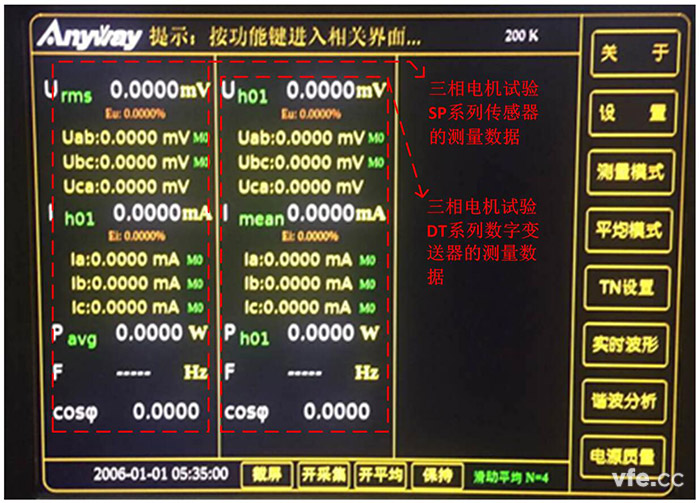

WP4000选用2*2V3A线路图界面
DT数字变送器主丈量回路示意图(SP传感器主丈量回路类似)如下:

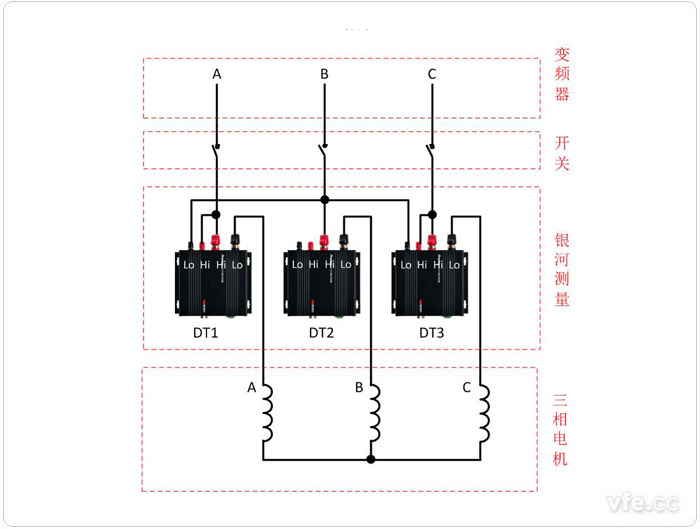

DT选取2V3A丈量三相电机接线图
单相电机存在一个主绕组和一个辅绕组,,,,,,,,且主辅绕组的一端连在一路。。。。。。电机试验时需丈量主辅绕组的电压、电流、功率等电参数,,,,,,,,因而WP4000可选取2个1V1A线路图进行丈量。。。。。。
为了保障单相电机试验时,,,,,,,,毋庸更改测试设备的电压接线,,,,,,,,必须保障变频器是AC相短接与B相组成单相电源。。。。。。因而,,,,,,,,DT数字变送器主丈量回路示意图如下:

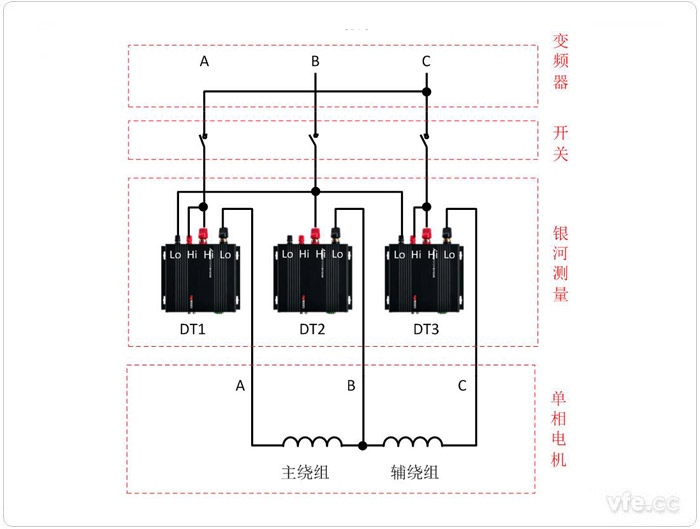

DT用于单相电机测试接线图
通过前面分析可知,,,,,,,,在三相电机试验系统基础上,,,,,,,,调整好变频器输出参数,,,,,,,,毋庸扭转丈量接线,,,,,,,,只需在WP4000变频功率分析仪大将线路图由2个2V3A(2×1)改为6个1V1A(1×1)即可满足单相电机试验丈量需要,,,,,,,,主辅绕组对应的丈量数据,,,,,,,,如图:

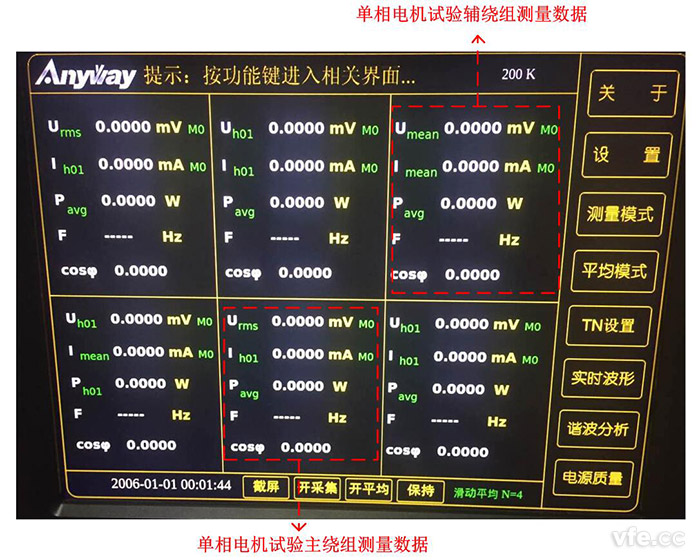

在三相电机试验系统的基础上丈量单相电机主界面
1) 在分析仪主数据界面,,,,,,,,顺次按“设置”-“线路选择”键,,,,,,,,进入线路选择界面。。。。。。
2) 按“清空”键,,,,,,,,清空目前在使用的线路图。。。。。。
3) 按“线路选择”向上或向下键,,,,,,,,选择必要的线路图。。。。。。
4) 按“增长”键,,,,,,,,增长1个选择的的线路图。。。。。。若需增长多个同样的线路图,,,,,,,,选择好必要的线路图后,,,,,,,,只需多按几次“增长”键即可。。。。。。
5) 按“确认”键,,,,,,,,确认。。。。。。
6) 按“返回”键,,,,,,,,返回主丈量界面。。。。。。
