手把手教您DIY便携式功率分析仪
- 浏览次数：11754次
- 颁布功夫：2013/10/30 22:27:33
- 作者：AnyWay中国
变频电量拥有频带宽，，，，，谐波含量丰硕，，，，，波形复杂等特点，，，，，合用于变频电量丈量的各类宽频带
功率分析仪大多体积较大、价值昂贵，，，，，且不能满足一些特殊的必要，，，，，本文手把手教您若何针对需要DIY各类
便携式功率分析仪。。。。。
一便携式功率分析仪丈量元件
便携式功率分析仪的丈量元件重要用于丈量电压、电流及功率，，，，，依照习惯本文称为功率单元。。。。。
便携式功率分析仪的功率单元选取东升国际官网研造的DT系列数字变送器，，，，，每台变送器拥有两个电量输入通路。。。。。选取
前端数字化技术，，，，，输入电量在内部实现高速互换采样，，，，，采样了局通过光纤上传至DH2000数字主机。。。。。
DT
数字变送器凭据被测电量的量程分为多种型号，，，，，其中128V/1.28A及以下的变送器只有烟盒大幼。。。。。
DT数字变送器的两个通路能够矫捷配置，，，，，即可配置为一路电压和一路电流，，，，，也可配置为两路电压或两路电流。。。。。并且电压或电流通路的量程均有多种选择。。。。。此表，，，，，DT数字变送器对于每个通路的电量均依照模拟量和脉冲频率量两种方式同时进行丈量。。。。。这样的配置使DT数字变送器的拥有极度矫捷的利用：
1、DT数字变送器用于功率丈量时，，，，，电压通路既可直接丈量1280V以下的电压，，，，，也可与各类电压输出型或电流输出型的电压传感器相连；；；； ；；同理，，，，，电流通路既可直接丈量128A以下的电流，，，，，也可与各类电流输出型或电压输出型的电流传感器相连。。。。。例如，，，，，分歧配置能够与电压互感器、电流互感器、霍尔电压传感器（输出可能是电压或电流信号）、霍尔电流传感器（输出可能是电压或电流信号）、分压器、分流器（输出电压信号）、罗氏线圈（通常输出电压信号）等各类电量传感器配套丈量更高的电压和更大的电流。。。。。
2、DT数字变送器两个通路均配置为电压输入时，，，，，凭据基尔霍夫电压定律，，，，，能够用于三相电压丈量。。。。。
3、DT数字变送器两个通路均配置为电流输入时，，，，，凭据基尔霍夫电流定律，，，，，能够用于三相电流丈量。。。。。
4、DT数字变送器两个通路选取一样配置时，，，，，可利用微差丈量法对各类传感器进行高精度检定/校准。。。。。
5、宽领域丈量能力和可选的多种量程，，，，，使DT数字变送器险些能够与肆意电量或非电量的传感器相连进行丈量。。。。。例如，，，，，利用其双通路特点，，，，，能够一个通路衔接热电偶输出，，，，，另一个通路衔接热电偶冷端赔偿输出，，，，，实现热电偶的精确丈量。。。。。
6、DT数字变送器的脉冲频率丈量职能使其能够与各类脉冲频率输出传感器相连进行功夫频率信号的丈量。。。。。例如，，，，，与扭矩传感器相连，，，，，一个通路用于丈量扭矩，，，，，一个通路用于丈量转速，，，，，实现电机输出功率的丈量。。。。。

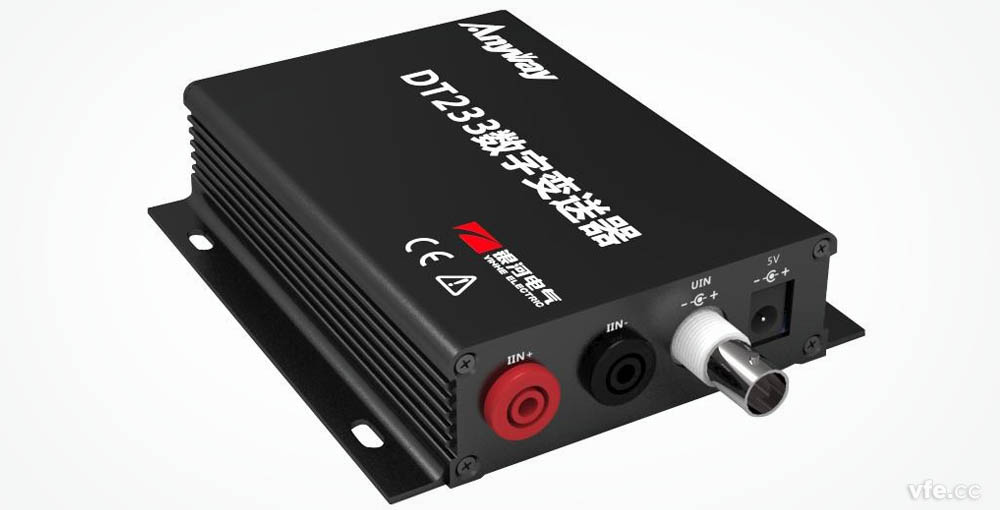

图1 便携式功率分析仪的丈量元件_DT数字变送器
注：具体内容请拜见：DT系列数字变送器
二便携式功率分析仪数据采集器
便携式功率分析仪数据采集器选取东升国际官网研造的DH2000数字主机。。。。。
DH2000数字主机是一款基于前端数字化技术的虚构仪器的高速数据采集器，，，，，支持瞬态、稳态数据采集与治理。。。。。
作为虚构仪器的高速数据采集器，，，，，DH2000数字主机是虚构仪器系统的沉要组成部门，，，，，是功率单元与上位机之间的桥梁。。。。。
DH2000数字主机凭据最大衔接功率单元数量分为DH200-2、DH2000-4和DH2000-6三种型号，，，，，别离可衔接2、4、6个功率单元。。。。。数字主机通过USB2.0接口衔接上位机。。。。。
DT2000-2型数字主机只有烟盒大幼。。。。。

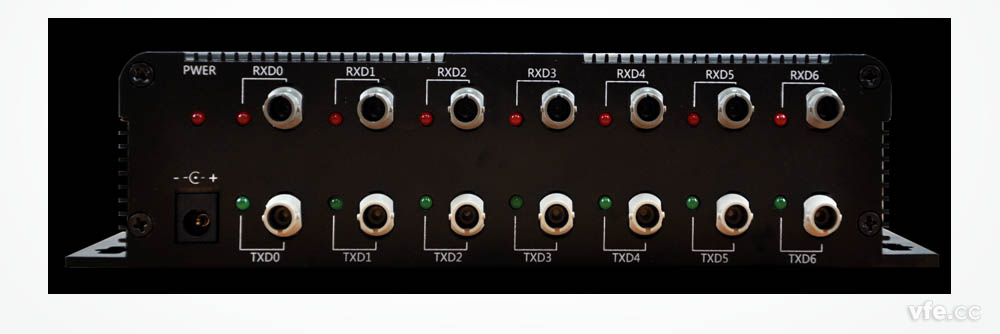

图2 便携式功率分析仪数据采集器_DH2000-6数字主机
注：具体内容请拜见：DH2000数字主机
三便携式功率分析仪的硬件筹备
1确定功率单元的型号和数量
便携式功率分析仪大多场所必要与电压、电流传感器配套使用。。。。。
若是重要用于变频器或变频电机丈量，，，，，由于变频电量传感器大多输出电压较低，，，，，输出电流较幼，，，，，推荐选取25.6V/1.28A的DT233数字变送器。。。。。
若是思考要与电磁式电压、电流互感器配套丈量，，，，，推荐选取128V/6.4A的DT222数字变送器。。。。。
若是重要用于低压变频器或变频电机的测试，，，，，推荐选取1280V/6.4A的DT212数字变送器，，，，，电压丈量无需表接传感器。。。。。
作为便携式功率分析仪，，，，，通常必要同时观测的测点不会太多，，，，，对于通常的谐波分析用处，，，，，一个变送器即可。。。。。对于三相变频器或电机，，，，，可选取两个变送器。。。。。
若是必要同时丈量电机的输入功率和输出功率，，，，，可选取两个变送器丈量三相输入功率，，，，，一个变送器丈量扭矩和转速。。。。。
若是必要同时丈量三相变频器的输入功率和输出功率，，，，，必要四个变送器别离丈量三相输入和输出功率。。。。。
2确定数字主机的型号
凭据DT数字变送器的数量确定DH2000数字主机的型号。。。。。作为便携式功率分析仪，，，，，通常建议选取双通路的DH2000-2数字主机。。。。。当可能面对较多通路时，，，，，可思考选取两台数字主机。。。。。
3确定光纤长度和数量
凭据观测点与被测点的距离，，，，，确定光纤的长度。。。。。每个DT数字变送器蕴含一对光纤，，，，，凭据DT数字变送器的数量确定光纤的对数。。。。。光纤最大长度为100m，，，，，通常而言，，，，，在大型厂房选取30m较相宜，，，，，通常尝试室10m就够了。。。。。

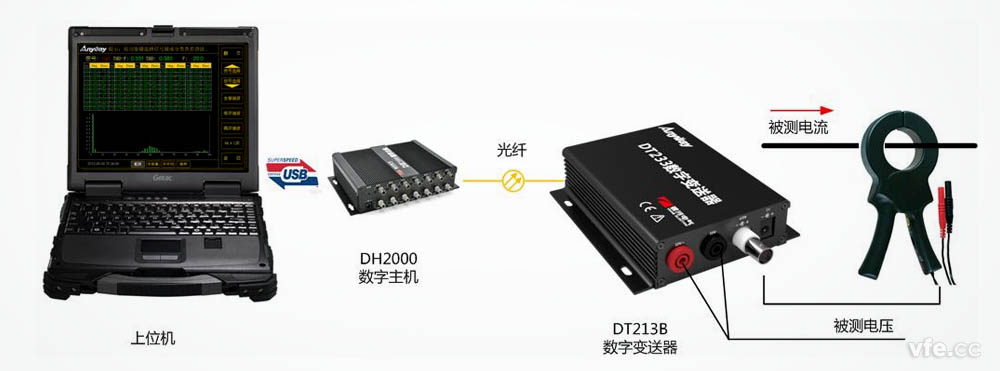

图3 便携式功率分析仪利用示例
四携式功率分析仪软件假造
便携式功率分析仪的数据处置在上位机实现。。。。。
数据处置的重要技术是数字滤波和嘎凤叶变换。。。。。
选择数字滤波器的类型和特点频率，，，，，能够实时查看变频器输出电压、电流的基波和各次谐波。。。。。
正确的基波和谐波功率丈量重要通过嘎凤叶变换实现，，，，，对于基波丈量，，，，，若精度要求较高时，，，，，推荐选取DFT算法。。。。。谐波丈量由于运算量过大，，，，，推荐选取FFT算法。。。。。
DH2000数字主机能够输出多种数据体式，，，，，能够兼容Matlab、LabViEW等软件所需的常用数据体式。。。。。
用户能够自行选取Matlab、LabView等假造功率分析仪所需软件，，，，，也可采购东升国际官网的DH2000数据采集系统有关软件子模？ ？？ ？。。。。。
五便携式功率分析仪软件特点
1便携
便携式功率分析仪的便携重要体此刻两个方面：
一是由于DT数字变送器拥有极度？ ？？ ？淼牟馐粤煊，，，，，险些能够与所有电压、电流传感器相连，，，，，并且能够实现量程匹配，，，，，加上前端数字化的优势，，，，，无需思考屏蔽线及接地，，，，，所以齐全能够利用现场的传感器，，，，，也无需筹备衔接缆线。。。。。
二是由于有关硬件体积较幼，，，，，便携式功率分析仪齐全能够装进通常笔记本电脑包内。。。。。
2扩大性强
你可凭据目前必要选择DT数字变送器的种类和数量，，，，，而不用思考发展的问题，，，，，由于您随时能够增长变送器的数量和种类。。。。。
3操作安全
丈量点与数字主机及上位之间没有任何电衔接，，，，，可确保操作安全。。。。。光纤可实现远距离传输，，，，，观测者大可远离噪音、强电充溢的复杂的、危险的现场。。。。。
4轻松搞定电磁兼容
前端数字化传输，，，，，不只预防了传输环节的损耗与滋扰，，，，，还堵截了丈量元件的重要滋扰传输蹊径，，，，，不用思考屏蔽、接地等抗滋扰措施，，，，，轻松搞定电磁兼容。。。。。
5多职能
便携式功率分析仪不只能够实现通例宽频带功率分析仪的所有职能。。。。；；；； ；；箍善揪荼匾僭旎虿晒鹤ㄓ萌砑实现便携式电能质量分析仪、便携式无纸纪录仪、便携式谐波检测仪等虚构电量丈量仪器及振动噪声分析仪、音频分析仪、轴功率测试仪等非电量丈量分析仪器。。。。。除了通例的三相功率分析仪，，，，，您还可轻松实现五相、六相、十五相称多相功率分析仪。。。。。
