一、变频器谐波检测仪的硬件筹备

　　变频器谐波检测仪能够实现变频器输入输出电压、电流信号的谐波检测。。。。。。。

　　正确采集变频器输入输出的电压、电流信号，，，，，，，是高机能变频器谐波检测仪首要环节。。。。。。。

　　正确采集重要体此刻以下几个方面：

　　1、电压、电流传感器拥有足够的带宽，，，，，，，确保信号在传感过程中不失真；；；；；；

　　2、信号调度电路拥有足够的带宽，，，，，，，确保信号在调度过程中不失真；；；；；；

　　3、传感器和调度电路精度足够高，，，，，，，蕴含：零点漂移幼。。。。。。，，，，，噪声幼。。。。。。，，，，，共模抑造比高档等；；；；；；

　　4、带宽2倍以上的采样频率下高精度采样（AD转换）。。。。。。。

　　DT数字变送器将输入的电压和电流信号在变送器内部进行信号调度和高速采样，，，，，，，输出数字量通过光纤传输至上位机。。。。。。。上位机软件对数字信号进行有关运算处置后可提取被测信号的有效值、基波、谐波、频率等各类特点值，，，，，，，还可通过对两个通路的有关运算得到有功功率、无功功率、视在功率及各次谐波功率等电参量。。。。。。。

　　DT213B数字变送器的重要技术指标如下：

　　电压量程：1280V、640V、320V、160V、80V、40V、20V、10V共八个量程，，，，，，，选取自动无缝量程转换技术，，，，，，，可实现5V～1280V电压的等精度丈量；；；；；；

　　电流量程：1.28A、640mA、320mA、160mA、80mA、40mA、20mA、10mA共八个量程，，，，，，，选取自动无缝量程转换技术，，，，，，，可实现4mA～1.28A电流的等精度丈量；；；；；；

　　电压、电流丈量精度：0.1%读数（5V～1280V、4mA～1.28A）；；；；；；

　　采样频率：250kHz。。。。。。。

　　DT213数字变送器可直接丈量690V及以下变频器输入输出电压谐波。。。。。。。

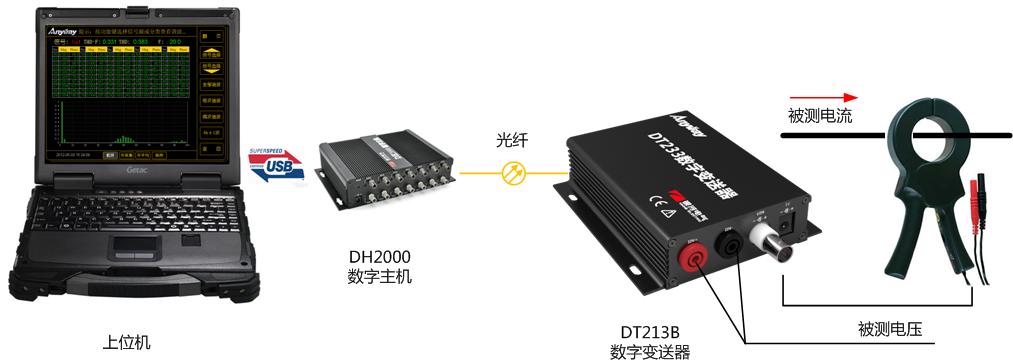

图1 变频器谐波检测仪

二、变频器谐波检测仪的软件假造

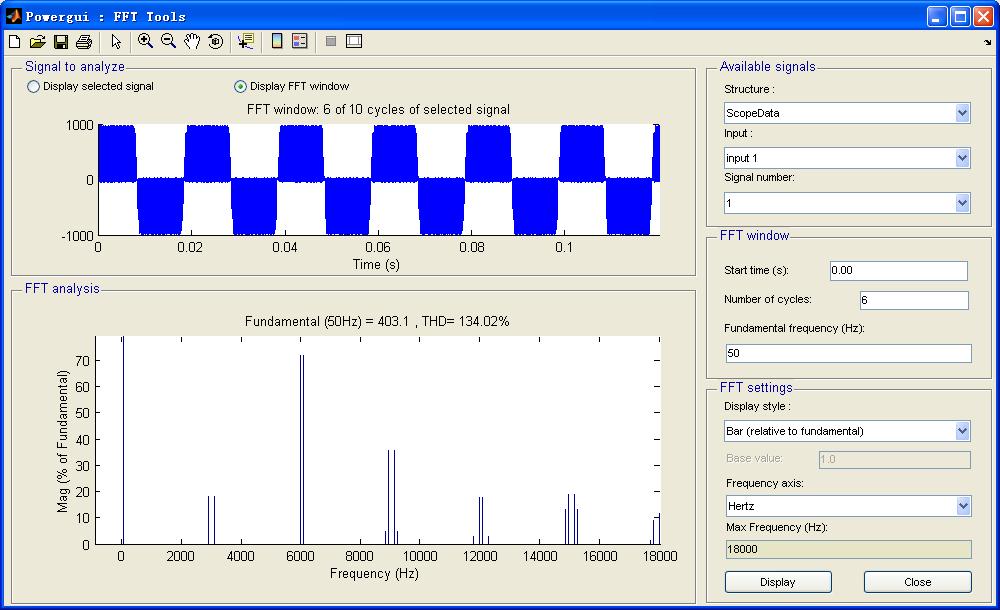

图2 变频器谐波检测仪Matlab截图

三、变频器谐波检测仪的特点及利用

1、超强运算能力

　　高机能的上位机的运算处置能力远远超过通常谐波分析仪的嵌入式微处置器。。。。。。。利用上位机超强的运算处置能力，，，，，，，变频器谐波检测仪能够凭据必要分析100kHz带宽内的肆意次谐波，，，，，，，例如：当变频器基波频率为0.1Hz，，，，，，，载波频率为2kHz时，，，，，，，为了分析6倍开关频率领域内的谐波，，，，，，，最高谐波次数达120,000次，，，，，，，通常的谐波分析仪是无法满足这样的必要的。。。。。。。

2、便携式分体结构，，，，，，，方便携带

　　DT213数字变送器及电流钳均为幼体积便携式，，，，，，，上位机能够选取便携式的笔记本电脑。。。。。。。

3、优良的电磁兼容性和操作安全性

　　变频器谐波检测仪的丈量前端与上位机之间选取光纤传输，，，，，，，不受电磁滋扰的影响。。。。。。。

　　注：DT213数字变送器直接接受1280V的高电压信号，，，，，，，电压通路通常不易受滋扰。。。。。。；；；；；；舳缌髑涑龅缌餍藕沤嫌祝。。。。。。，，，，，使用时应尽量缩短DT213数字变送器与电流钳之间的衔接线。。。。。。。

　　变频器谐波检测仪的操作上位机与被测变频器无电气衔接，，，，，，，可确保操作安全。。。。。。。

4、利用矫捷，，，，，，，扩大性强

　　DH2000数字主机最多可衔接6个DT数字变送器，，，，，，，可实现6个电压、通路和6个电流通路的同时丈量，，，，，，，除了实现变频器谐波分析仪职能之表，，，，，，，假造分歧的上位机软件，，，，，，，可在统一个硬件平台上实现：变频功率分析仪、无纸纪录仪、双通路示波器、电能质量分析仪等。。。。。。。

---
