一、电机堵转试验界说

　　用工具使电动机堵住转子不转而进行的电机试验。。。。。试验数据能为改进设计和工艺提供有关实测数据，，，，，，，，为故障电机查找原因和确定建理内容提供援手。。。。。

二、电机堵转试验主张

　　堵转试验是为了测取额定电压时的堵转电流IK和堵转转矩值TK以及堵转损耗PK，，，，，，，，同时测取堵转电流，，，，，，，，堵转转矩，，，，，，，，堵转输入功率与输入电压的关系曲线，，，，，，，，即为堵转个性曲线，，，，，，，，通过对堵转电流大幼和三相平衡情况的分析，，，，，，，，能反映出电机定，，，，，，，，转子绕组及定，，，，，，，，转子所组成磁路的合理性和一些质量问题。。。。。

三、电机堵转试验电气线路图

　　下图为三相异步机堵转试验电气接线道理图，，，，，，，，图中T为三相变压器，，，，，，，，通常选取三相感应调压器，，，，，，，，10kVA以下选取接触式自耦变压器，，，，，，，，若想做满载堵转，，，，，，，，则其容量应该在被试电机额定功率的6倍以上，，，，，，，，做不到满压，，，，，，，，也不应该幼于被试电机额定功率的2倍，，，，，，，，丈量功率用功率计时，，，，，，，，必须选取低功率成分功率计或者功率分析仪。。。。。

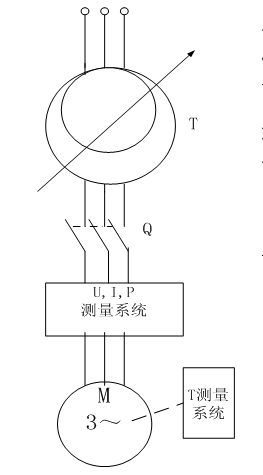

图1.三相异步机堵转试验电气接线道理图

　　现实测堵转转矩时，，，，，，，，最单一实用的，，，，，，，，是用弹簧秤加力臂的步骤，，，，，，，，若加满压，，，，，，，，则按力臂长L和弹簧秤满量程Gm与力臂沉力G0之差的乘积，，，，，，，，Tm，，，，，，，，应在被试电机额定转矩TN的3倍左右，，，，，，，，可依照下式来确定

2.8TN≤L(Gm－G0)≤3.5Tn

　　应该把稳,力臂的资料应该有足够的强度,以免因接受较大的力矩而弯曲,甚至甩起伤人。。。。。因电机堵转转矩过大，，，，，，，，测试转矩的设备无法满足要求时，，，，，，，，应筹备一台电阻测定仪表，，，，，，，，通常选取电阻电桥。。。。。

四、电机堵转试验步骤

　　依照国度划定，，，，，，，，进行堵转试验时，，，，，，，，100KW及其以下的电机，，，，，，，，施于定子上的电压应该尽可能从靠近额定电压起头，，，，，，，，并且应该实测转矩值，，，，，，，，100kw以上的电动机所加最高电压应该能保障定子电流不低于额定电流的2倍，，，，，，，，堵转转矩值可利用损耗推算法。。。。？？？？？捎昧街植街枳鍪匝，，，，，，，，一种是恒定电压法，，，，，，，，一种是恒定电流法。。。。。

五、求值以及描述个性曲线

　　1、堵转电流，，，，，，，，堵转转矩和堵转输入功率的暗示步骤

　　在电机机能数据中所说的堵转电流，，，，，，，，堵转转矩和堵转输入功率，，，，，，，，是指在堵转电压为额定电压时的数值，，，，，，，，别离用IK，，，，，，，，TK和PK，，，，，，，，他们的单元别离为A，，，，，，，，N·m，，，，，，，，和W。。。。。

　　堵转电流和堵转转矩时时用他们的标幺致反暗示，，，，，，，，电动机的额定转矩T可用下个式求得

　　　　TN=9550P_N/n_N;

　　式中, N—被试电机的额定功率（kW）

　　n_N—被试电机的额定转速（r/min）

　　2、最高堵转试验电压≥0.9UN时的堵转电流，，，，，，，，堵转转矩和堵转输入功率的求法。。。。。

图2. 三相异步电机堵转个性曲线

　　① 在坐标纸上画出2条堵转个性曲线，，，，，，，，如最高试验电压幼于被试电机的额定值，，，，，，，，则将曲线向上顺势耽搁至额定值。。。。。

　　② 别离从两个曲线上查出UK=Un时辰的堵转电流，，，，，，，，堵转转矩和堵转功率。。。。。

　　3、最高堵转试验电压＜0.9UN时额定电压堵转电流和堵转转矩的求法

　　① 在对数坐标纸上画个性曲线Ik=f(UK)。。。。。没有坐标纸时，，，，，，，，则应该先推算lgIK和lgUK，，，，，，，，再在通常的坐标纸上画出曲线lgIk=f（lgUK），，，，，，，，如下图4-10所示，，，，，，，，将电压和电流试验值取对数的主张是将两者之间的非线性关系化为现行关系，，，，，，，，利于通过向上耽搁两者的关系曲线求取额定电压时的堵转电流值。。。。。

　　② 将曲线上端耽搁到lgUK=lgUN，，，，，，，，从曲线上查处相称时辰的lgIKN值，，，，，，，，当使用对数坐标纸时，，，，，，，，能够直接得到额定电压时的堵转电流IKN，，，，，，，，不然必要对它取否决数得到堵转电流的现实值I。。。。。

　　③额定电压时的堵转转矩用下式求得：



　　其中   TK—堵转试验时最高电压点的堵转转矩，，，，，，，，N·m

　　IK—堵转试验时最高电压点的堵转电流，，，，，，，，A

　　IKN—从曲线耽搁线上查处UK=UN时的堵转电流,A

　　在现实工作中，，，，，，，，也可直接做堵转转矩和电压的对数曲线，，，，，，，，并且用上述步骤求得额定电压时的堵转转矩值。。。。。

六、电机堵转试验数据丈量

　　堵转试验试验功夫短，，，，，，，，要求在很短的功夫内实现整个过程，，，，，，，，同时堵转电流极度大，，，，，，，，这对丈量设备的幅值领域要求和带宽采样频率极度高。。。。。目前，，，，，，，，由湖南东升国际官网电气承建的电机试验台都是选取WP4000变频功率分析仪进行自动化丈量，，，，，，，，可能实现满量程内宽领域高精度丈量。。。。。东升国际官网在承建的大量的试验站基础上，，，，，，，，总结经验，，，，，，，，推出的尺度化电机试验站更是实现了试验站的产品化。。。。。

---
