一电机空载试验界说

　　电机空载试验是指工作空间内不赐与载荷时进行的运行试验。。。。。。。电机空载损耗是电机效能的沉要机能参数，，，，，一方面暗示电机在运行过程中的效能，，，，，另一方面批注电机在设计造作的机能是否满足要求。。。。。。。电机空载损耗和空载电流丈量、负载损耗和短路阻抗丈量都是电机的例行试验。。。。。。。

二电机空载试验主张

三相异步电机空载试验是给定子加额定频率的额定电压空载运行的试验，，，，，其主张重要有三个。。。。。。。

　　① 查抄电机运行的矫捷情况，，，，，初步判断噪音和震荡是否切合要求。。。。。。。

　　② 通过试验，，，，，求得电机额定电压时的铁心损耗和在额定转速时的机械损耗。。。。。。。

　　③ 通过试验得出空载电流和空载电压之间的关系曲线，，，，，即为电机的磁化曲线，，，，，他能够反映出电机电磁设计和有关原资料质量及加工工艺的现实情况，，，，，例如：铁心资料的机能和几何尺寸，，，，，定子绕组匝数及大局，，，，，定转子气味的大幼等参数选择得是否合理，，，，，对于批量出产中的电机是否有异常变动等。。。。。。。

三电机空载试验试验设备及要求

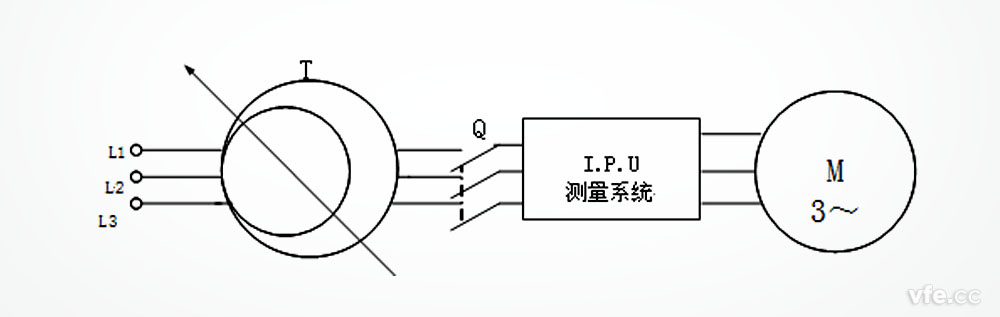

　　电机空载试验线路由下图所示,其中电源调压器的输出电压应在被试电机额定电压的20%-30%以内可调，，，，，容量应不幼于被试电机的额定输出功率。。。。。。。

图1. 三相异步电机空载试验线路示意图

　　空载试验由于功率因数低，，，，，所以对于丈量设备的功率要求极度高，，，，，丈量输入功率应选取低功率因数表或者能使用于功率成分为0.2以下的其他数字功率计或者是功率分析仪，，，，，通常选取两表法丈量三相功率。。。。。。。对于750w以下的电机，，，，，不允许选取电流互感器。。。。。。。

四电机空载试验试验步骤

　　电机试验前，，，，，应丈量三相绕组对地及相互间的绝缘电阻，，，，，若是有前提，，，，，还应该进行匝间和对地绝缘耐冲击电压试验，，，，，并且均应该切合要求。。。。。。。

　　将电机启动后，，，，，维持额定电压和额定功率空载运行到机械损耗的不变，，，，，试验时，，，，，施于定子绕组上的电压应从1.25UN起头，，，，，逐步降低可能达到的最低电压值，，，，，即电流最幼或者起头不不变或者上升时滞碍，，，，，期间测得7-9点读数，，，，，越多越好，，，，，其中，，，，，在0.6UN以上测取4-5点，，，，，在它以下测取3到4点，，，，，每个点应该测取下列数值：三相线电压，，，，，三相线电流，，，，，三相输入功率。。。。。。。

　　另表，，，，，在每点读数后还应该丈量定子绕组的直流电阻，，，，，在每一点都丈量绕组电阻有难题或者对试验了局要求不极度严格，，，，，可在上述丈量全数实现后，，，，，尽快是的电机断电停转，，，，，而后立即测出定子绕组的电阻。。。。。。。

五电机空载试验试验了局推算

　　由试验数据推算出各电压点的空载电流均匀值I0和空载损耗P0,以及空载定子铜损耗P0_Cu1，，，，，再求出各点铁耗（含空载杂散耗）和机械耗之和P0′。。。。。。。其中

         P0′=P_Fe+P_j=P0－P0_Cu1=P0－1.5I0²r

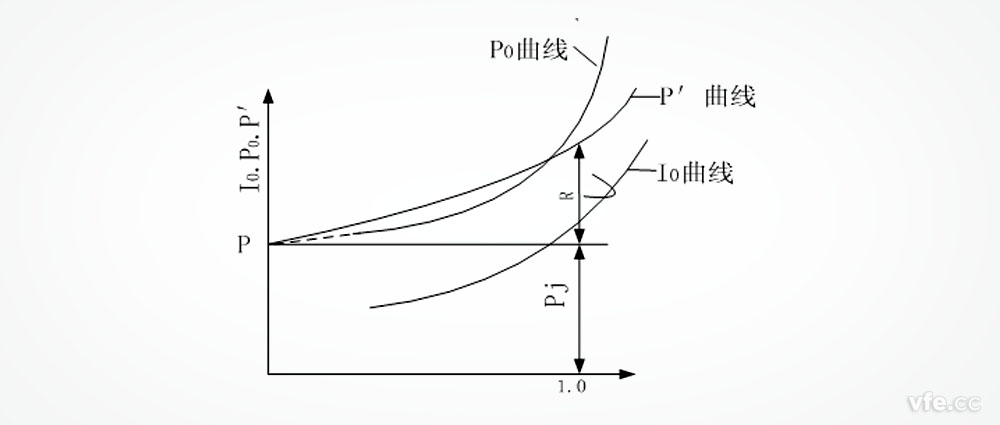

　　在直角坐标系中绘造下列三条曲线

　　

　　

图2. 三相异步级空载个性曲线

　　向纵轴顺势耽搁P0′=f （U0/UN）2曲线，，，，，与纵轴订交于点P。。。。。。。则P点对于P0′的纵坐标值即为机械损耗，，，，，用额定电压时的P0′减去上述P1，，，，，则得铁损耗PFe，，，，，如上图所示。。。。。。。

　　由三相异步机的空载个性曲线能够别离查处对应的额定电压和空载电流以及空载损耗。。。。。。。求出这三个数值之后，，，，，相应的空载损耗P0可用下式推算

             P0=P_Fe+Pm－P0_Cu1=P_Fe+Pm+1.5I0²r

六电机空载试验数据丈量

　　空载试验功率因数极度低，，，，，相对电流比力幼！！！！。。，，，，所以对丈量仪器的功率因数丈量的要求极度高，，，，，若是选取二次仪表的方式丈量，，，，，线路滋扰的影响对丈量的了局会造成很大误差。。。。。。。目前，，，，，由湖南东升国际官网电气承建的电机试验台都是选取WP4000变频功率分析仪进行自动化丈量，，，，，可能实现低功率因数高精度丈量。。。。。。。东升国际官网在承建的大量的试验站基础上，，，，，总结经验，，，，，推出的尺度化电机试验站更是实现了试验站的产品化。。。。。。。

---
