不平衡度指的是三相电力系统中三相不平衡度的水平，，，，，，用电压或电流负序分量与正序分量的方均根值百分比暗示。。。。。。。电网三相不平衡是客观存在的，，，，，，三相不平衡会直接导致电能传输的损耗增长、电气设备不能正常运杏注降低电传动机械设备运行效能等故障产生。。。。。。。因而，，，，，，电能质量分析仪必须正确评价输电线路的三相不平衡度，，，，，，下面本文重要介绍尺度源法、尺度仪器法、负序分析法等几种三相不平衡度丈量误差检定步骤。。。。。。。

一三相不平衡度丈量误差检定点拔取

　　凭据被检电能质量分析仪的额定参数拔取额定电压、额定电流作为检定点。。。。。。。对于三相电压不平衡度别离在2%和4%进行；；；；；对于三相电流不平衡度别离在10%和30%进行。。。。。。。

　　三相电压不平衡度为0.2%；；；；；

　　三相电流不平衡度为1%。。。。。。。

二三相不平衡度丈量误差检定步骤

01尺度源法

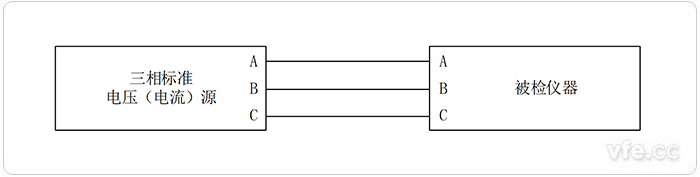

图1：尺度源法三相不平衡度检定示意图

　　A. 电压不平衡度检定

　　依照上图所示衔接检定系统，，，，，，依照拔取的三相电压不平衡度检定点输出三相电压，，，，，，得到尺度值eUs，，，，，，从被测电能质量分析仪得到示值eUX。。。。。。。实现试验后，，，，，，读取纪录eUs和eUX，，，，，，依照下式1推算误差：

……1

　　式中：

　　ΔeU——三相电压不平衡度误差，，，，，，%；；；；；

　　eUX——被检仪器三相电压不平衡度示值，，，，，，%；；；；；

　　eUs——三相电压不平衡度尺度值，，，，，，%。。。。。。。

　　B. 电流不平衡度检定

　　依照图1所示衔接检定系统，，，，，，依照拔取的三相电流不平衡度检定点输出三相电流，，，，，，得到尺度值eIs，，，，，，从被测电能质量分析仪得到示值eIX。。。。。。。实现试验后，，，，，，读取纪录eIs和eIX，，，，，，依照下式2推算误差：

……2

　　式中：

　　ΔeI——三相电流不平衡度误差，，，，，，%；；；；；

　　eIX——被检仪器三相电流不平衡度示值，，，，，，%；；；；；

　　eIs——三相电流不平衡度尺度值，，，，，，%。。。。。。。

02尺度仪器法

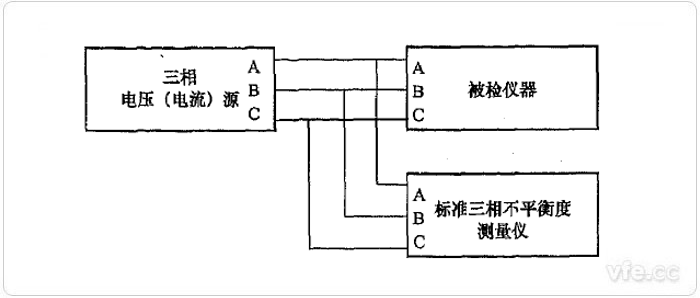

图2：尺度仪器法三相不平衡度检定示意图

　　依照图2所示衔接检定系统，，，，，，依照拔取的三相电压不平衡度检定点输出三相电压，，，，，，得到尺度值eUs，，，，，，从被测电能质量分析仪得到示值eUX。。。。。。。实现试验后，，，，，，读取纪录eUs和eUX，，，，，，依照式1推算误差;与三相电压不平衡度检定类似，，，，，，依照拔取的三相电流不平衡度检定点输出三相电流，，，，，，从尺度三相不平衡度丈量仪器能够得到尺度值eIs，，，，，，从被检电能质量分析仪能够得到eIX，，，，，，依照式2能够推算得到三相电流不平衡度的丈量误差。。。。。。。

03负序分析法

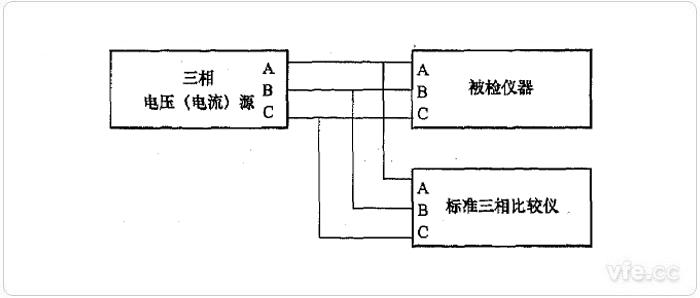

图3：负序分析法三相不平衡度检定示意图

　　A. 电压不平衡度检定

　　依照拔取的三相电压不平衡度检定点预先设置三相电压源的输出，，，，，，将尺度三相比力仪和被检电能质量分析仪设置在适当的电压量程。。。。。。。三相电源输出电压信号，，，，，，从尺度的三相比力仪得到Ua、Ub、Uc和φa、φb、φc，，，，，，从被检电能质量分析仪可得到eUX。。。。。。。按下式3推算三相电压不平衡度尺度值，，，，，，按式1推算三相电压不平衡度的误差：

……3

……4

……5

　　式中：

　　eUs——三相电压不平衡度尺度值，，，，，，%；；；；；

　　U2——三相电压的负序分量，，，，，，V；；；；；

　　U1——三相电压的正序分量，，，，，，V；；；；；

　　Ua——三相比力仪的A相电压值，，，，，，V；；；；；

　　Ub——三相比力仪的B相电压值，，，，，，V；；；；；

　　Uc——三相比力仪的C相电压值，，，，，，V；；；；；

　　Φa——三相比力仪的A相电压的相位，，，，，，(°)；；；；；

　　Φb——三相比力仪的B相电压的相位，，，，，，(°)；；；；；

　　Φc——三相比力仪的C相电压的相位，，，，，，(°)。。。。。。。

　　B. 电流不平衡度检定

　　依照拔取的三相电流不平衡度检定点预先设置三相电流源的输出，，，，，，将尺度三相比力仪和被检电能质量分析仪设置在适当的电流量程。。。。。。。三相电源输出电流信号，，，，，，从尺度的三相比力仪得到Ia、Ib、Ic和φa、φb、φc，，，，，，从被检电能质量分析仪可得到eIX。。。。。。。按下式6推算三相电流不平衡度尺度值，，，，，，按式2推算三相电压不平衡度的误差：

……6

……7

……8

　　式中：

　　eIs——三相电流不平衡度尺度值，，，，，，%；；；；；

　　I2——三相电流的负序分量，，，，，，V；；；；；

　　I1——三相电流的正序分量，，，，，，V；；；；；

　　Ia——三相比力仪的A相电流值，，，，，，V；；；；；

　　Ib——三相比力仪的B相电流值，，，，，，V；；；；；

　　Ic——三相比力仪的C相电流值，，，，，，V；；；；；

　　Φa——三相比力仪的A相电流的相位，，，，，，(°)；；；；；

　　Φb——三相比力仪的B相电流的相位，，，，，，(°)；；；；；

　　Φc——三相比力仪的C相电流的相位，，，，，，(°)。。。。。。。

---
