电动机的轴电压、轴承电流重要是由于环抱电动机轴的磁路不合称、转子运行不同心、感生脉动磁通等原因所产生的，，，，，，，，它会使轴—轴秤起色座的回路有电流流通，，，，，，，，在电动机转子轴两端、轴与轴承之间、轴与轴承对地形成称为轴电压。。。。。。。凭据轴承的种类分歧，，，，，，，，其耐电压程杜仔所分歧，，，，，，，，若超过轴承所允许的值，，，，，，，，会通过油膜放电或者导电，，，，，，，，会在轴瓦和轴承处产生点状微孔，，，，，，，，并在底部产生发黑景象。。。。。。。严沉时会使轴和轴接受到败坏，，，，，，，，运行中陪伴着强烈的噪声及设备表壳带电等。。。。。。。

　　因而，，，，，，，，必须采取可行监测查抄步骤对轴电压及轴承电流进行检测，，，，，，，，以保障电动机安全、靠得住地运行是至关沉要的。。。。。。。下面本文凭据变频器供电三相感应电动机试验步骤介绍轴电压及轴承电流的测定。。。。。。。

一变频器供电三相感应电机轴电压测定

　　轴电压测定试验参照下图1所示，，，，，，，，试验电源由变频器供电。。。。。。。试验前应别离查抄轴承座与金属垫片与金属底座间的绝缘电阻，，，，，，，，确定电动机绝缘是否优良。。。。。。。同时，，，，，，，，在电动机轴承与机壳之间加装绝缘环(轴承和转轴之间垫入干燥的绝缘片)或者使用绝缘轴承，，，，，，，，确保电动机轴承绝缘优良。。。。。。。

　　第一次测按时，，，，，，，，被试电机应在额定电压、额定频率下空载运行，，，，，，，，用高内阻毫伏表丈量轴电压U1，，，，，，，，而后用导线A将转轴一端与地短接，，，，，，，，丈量另一轴承座对地轴电压U2，，，，，，，，丈量结束将导线A拆除。。。。。。。试验时测点表表与毫伏表引线的接触优良。。。。。。。

　　第二次测按时，，，，，，，，被试电机在额定电流、额定频率下额定负载运行，，，，，，，，丈量轴承电压U3.

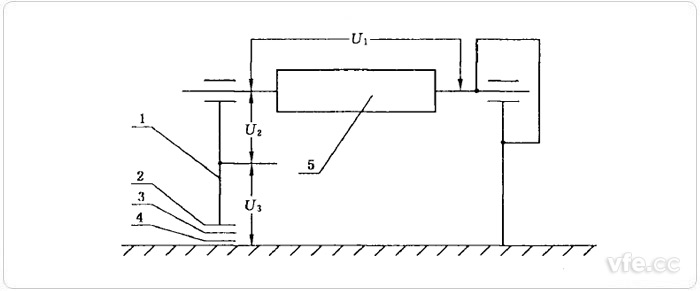

图1：轴电压测定示意图

　　1——轴承座；；；；；

　　2——绝缘垫片；；；；；

　　3——金属垫片；；；；；

　　4——绝缘垫片；；；；；

　　5——转子。。。。。。。

二变频器供电三相感应电机轴承电流测定

　　轴承电流测定试验参照图示2——轴承电流测定示意图，，，，，，，，试验电源选取变频器供电。。。。。。。在的电动机非轴伸端与机壳之间加装绝缘环(轴承和转轴之间垫入干燥的绝缘片)或者使用绝缘轴承，，，，，，，，确保电动机轴承绝缘优良。。。。。。。

　　试验时将电流表串联到轴承绝缘层两面接触的金属件上，，，，，，，，别离在额定电压、额定频率和最高额定频率下空载运行，，，，，，，，丈量电流值，，，，，，，，即为轴承电流。。。。。。。

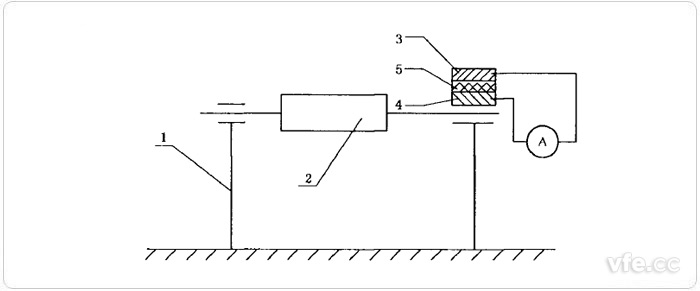

图2：轴承电流测定示意图

　　1——轴承座；；；；；

　　2——转子；；；；；

　　3、4——与轴承绝缘体两面接触的金属部件；；；；；

　　5——轴承绝缘体。。。。。。。
