功率因数、三相不平衡度、直流分量均是光伏逆变器并网电能质量的关键特点值。。。。。。。功率因数过幼、三相电压不平衡、直流分量过大等异常情况城市对电网正常运行造成严沉的影响，，，，，，，如过低的功率因数可能导致供电系统电压损失和线路损耗增长、三相不平衡会直接影响负载端设备的安全运杏注过大的直流分量会影响电网输出波形，，，，，，，对电力线路的安全运行造成影响等。。。。。。。

　　因而，，，，，，，光伏逆变器测试系统必须对功率因数、三相不平衡度、直流分量参数进行验证测试，，，，，，，以确保逆变器输出电能质量切合电网并网要求。。。。。。。本文着沉介绍国标对有关参数限值要求、测试系统拓扑组成及有关试验操作要求。。。。。。。

一光伏逆变器功率因数、三相不平衡度、直流分量限值要求

01光伏逆变器功率因数要求

　　当逆变器输出有功功率大于其额定功率的50%时，，，，，，，功率因数应不幼于0.98(超前或滞后)；；；；；；；；输出有功功率在20%~50%之间时，，，，，，，功率因数应不幼于0.95(超前或滞后)。。。。。。。

　　功率因数cosφ推算公式为：

　　式中：

　　Pout——逆变器输出总有功功率；；；；；；；；

　　Qout——逆变器输出总无功功率。。。。。。。

02光伏逆变器三相不平衡度要求

　　逆变器并网运行时(三相输出)，，，，，，，引起接入电网的公共衔接点的三相电压不平衡度不应超过GB/T 15543-2008划定的限值。。。。。。。逆变器引起该点负序电压不平衡度通常不超过1.3%，，，，，，，短时不超过2.6%。。。。。。。凭据衔接点负荷情况及安全运行要求可做适当改观，，，，，，，但必须满足负序电压不平衡杜爪不超过2%，，，，，，，短时不得超过4%的要求。。。。。。。

03光伏逆变器直流分量要求

　　逆变器额定功率并网运行时，，，，，，，向电网馈送的直流电流分量应不超过其输出电流额定值的0.5%或5mA，，，，，，，取二者中较大值。。。。。。。

二光伏逆变器功率因数、三相不平衡度、直流分量测试平台

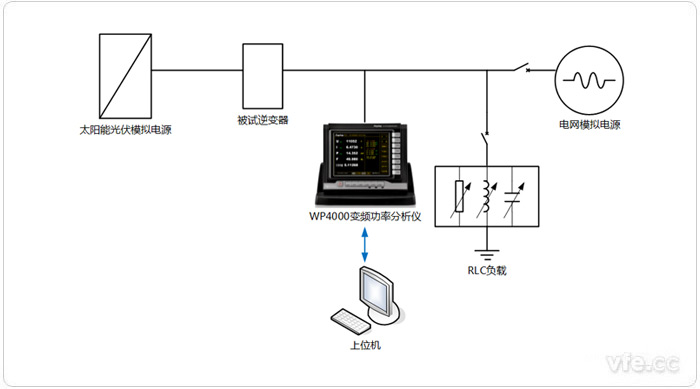

图示1：光伏逆变器功率因数、三相不平衡度、直流分量测试平台

　　如上图所示为光伏逆变器功率因数、三相不平衡度、直流分量测试平台组成拓扑图，，，，，，，重要由太阳能光伏模拟电源、被试逆变器、RLC负载、电网模拟电源、WP4000变频功率分析仪等组成。。。。。。。

　　太阳能光伏模拟电源可有效模拟光伏电池板直流电量的输入；；；；；；；；通过调节RLC负载，，，，，，，模拟分歧输出功率点的状态变动；；；；；；；；WP4000变频功率分析仪实现逆变器输出端电压、电流参量采样、丈量；；；；；；；；上位机分析软件可实时获取实时测试了局及瞬态波形参数，，，，，，，实现各特点参量的分析测试工作。。。。。。。

01功率因数测试

　　将逆变器置于正常工作状态下，，，，，，，丈量30%PN、50%PN、70%PN、100%PN功率输出状态下，，，，，，，逆变器输出端的功率因数，，，，，，，以验证是否满足国标国标限值要求。。。。。。。

02三相平衡度测试

　　将逆变器启动并置于正常工作状态，，，，，，，丈量逆变器30%PN、50%PN、75%PN、100%PN输出功率状态下的三相不平衡度。。。。。。。

　　对于设备供电引起的电压负序不平衡度丈量值的10min方均根的95%概率大值，，，，，，，以及丈量值中的最大值应不大于要求划定值。。。。。。。

　　三相不平衡度丈量仪器应满足丈量要求，，，，，，，仪器纪录周期为3s，，，，，，，按方均根取值。。。。。。。电压输入信号基波分量的每次丈量取10个周波的距离。。。。。。。对于离散采样的三相不平衡度ε的丈量推荐下式推算：

　　式中：

　　εk——在3s内第k次测得的三相不平衡度；；；；；；；；

　　m——在2s内均匀距离取值数(m≥6)。。。。。。。

03直流分量测试

　　将逆变器置于正常工作状态下，，，，，，，丈量30%PN、50%PN、70%PN、100%PN功率输出状态下输出端的直流分量，，，，，，，陆续采样功夫不少于1min，，，，，，，且要求直流分量满足国标限值领域。。。。。。。
