新颁布的《JJF 1559-2016变频电量分析仪校准规范》划定的变频电量分析仪功率校准步骤蕴含准源法和尺度表法，，，，，，，校准规范中对校准点的拔取、电气图的接法、误差的推算等都做了明确划定。。。。。

一变频电量分析仪功率校准点的选择

　　变频电量分析仪功率校准点按以下选择进行组合：

　　1. 电压在量程领域内拔取不少于5个点(蕴含量程上限、1/2量程);大批程至少选择蕴含最大量程、最幼量程在内的3个量程，，，，，，，每量程不少于2个点。。。。。

　　2. 电流在量程领域内拔取不少于5个点(蕴含量程上限、1/2量程);大批程至少选择蕴含最大量程、最幼量程在内的3个量程，，，，，，，每量程不少于2个点。。。。。

　　3. 在工作频率领域内拔取不少于3个点(蕴含频率上限、频率下限、参考频率或典型频率)。。。。。

　　4. 功率因数不少于2个点，，，，，，，优先在0.05(L)、0.05(C)、0.2(L)、0.2(C)、1.0当选择。。。。。

　　5. 校准点也可依照用户需要进行选择。。。。。

二变频电量分析仪功率校准尺度源法

　　变频电量分析仪功率校准尺度源法单相校准接线与图1一样，，，，，，，三相校准接线如图2所示，，，，，，，被校分析仪是三相三线造时，，，，，，，零线(U0S)不衔接。。。。。

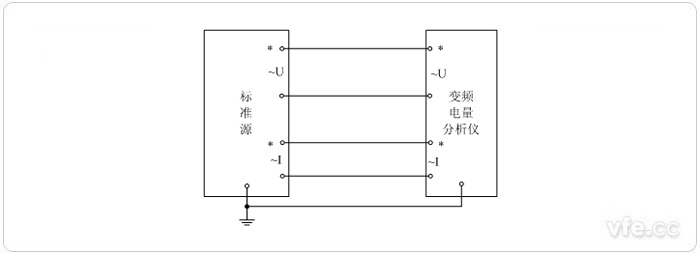

图1 单相功率尺度源法校准接线图

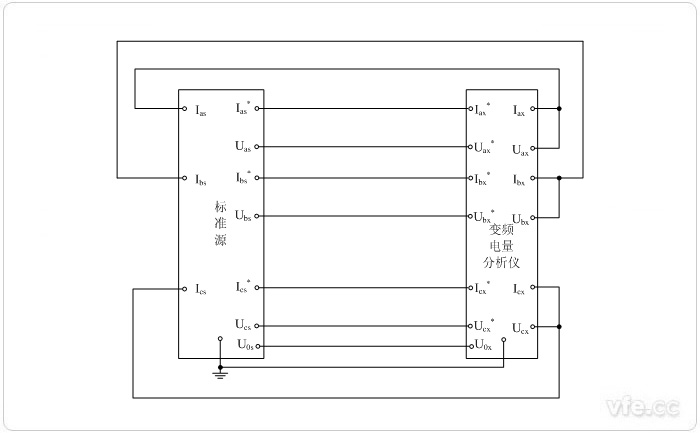

图2 尺度源法三相功率校准接线图

　　按校准点设置尺度源的电压、电流、频率和功率因数输出值，，，，，，，读取尺度源的输出功率PS和被校分析仪的显示功率PX，，，，，，，分析仪功率示值绝对误差按式(1)推算。。。。。

        (1)

　　分析仪功率相对误差按式(2)推算。。。。。

        (2)

　　式中：

　　PX——被校分析仪的功率示值，，，，，，，W；；；；；；；；

　　PS——功率尺度值，，，，，，，W；；；；；；；；

三变频电量分析仪功率校准尺度表法

　　变频电量分析仪单相功率校准尺度表校准接线如图3所示，，，，，，，三相功率校准尺度表校准接线如图4所示，，，，，，，图4被校分析仪是三相三线造时，，，，，，，零线(U0S)不衔接。。。。。

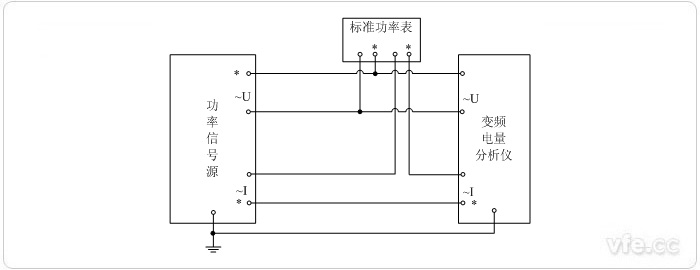

图3单相功率尺度表法功率校准接线图

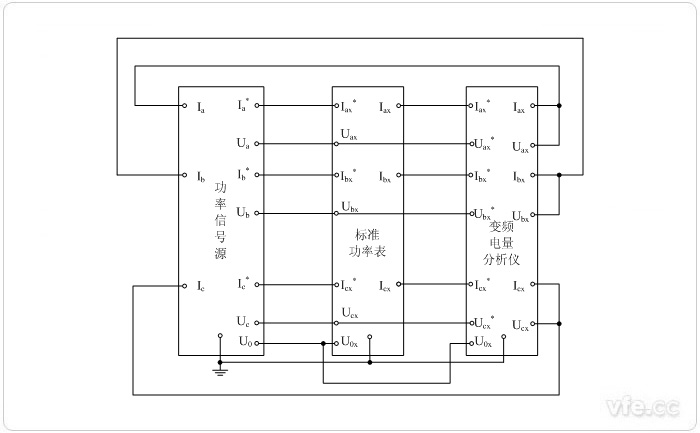

图4 三相功率尺度表法功率校准接线图

　　按校准点设置尺度源的电压、电流、频率和功率因数输出值，，，，，，，读取尺度功率表的示值PS和被校分析仪的功率示值PX，，，，，，，按式(1)、式(2)推算分析仪功率根基误差。。。。。

　　电压、电流超出尺度功率表的量程时，，，，，，，选取分压器、分流器扩大尺度功率表的量程，，，，，，，校准接线如图4所示，，，，，，，三相分析仪的功率校准可选取一样的步骤进行量程扩大。。。。。

　　按校准点设置功率信号源的电压、电流和功率因数输出值，，，，，，，读取尺度功率表的示值PS和被校分析仪的功率示值PX，，，，，，，分析仪功率示值绝对误差按式(3)推算。。。。。

        (3)

　　相对误差按式(4)推算。。。。。

        (4)

　　式中：

　　PX——被校分析仪的功率读数，，，，，，，W；；；；；；；；

　　KU ——尺度分压器的分压比，，，，，，，V/V；；；；；；；；

　　KI ——尺度分流器的分流比，，，，，，，A/V；；；；；；；；

　　PS——尺度功率表读数，，，，，，，W。。。。。

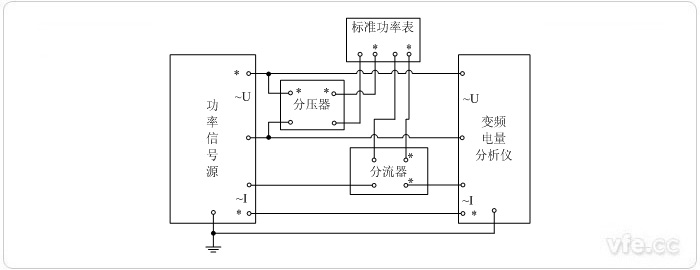

图5 用分压器、分流器扩大量程的尺度表法单相功率校准接线图

　　《JJF 1559-2016变频电量分析仪校准规范》的正式颁布，，，，，，，明确了变频功率的校准步骤，，，，，，，扭转了变频电量计量无尺度可依的混乱局面，，，，，，，为今后变频电量计量的持续有序的发展提供保险。。。。。

---
