凭据《JJF 1559-2016变频电量分析仪校准规范》对变频电量分析仪相位校准步骤的规范，，，，，，，相位的校准步骤蕴含尺度源法和尺度表法，，，，，，，现实使用时，，，，，，，能够凭据情况选择相宜的步骤进行尝试。。。。。。现实尝试时能够凭据现实情况选择相宜校准步骤进行。。。。。。

一变频电量分析仪相位校准点的选择

　　分析仪相位校准在分析仪电压、电流最幼量程上限或者凭据用户需要量程进行。。。。。。电压、电流信号频率在分析仪的工作频率领域内均匀拔取不少5个频率点；；；；；电压和电流的相位差在0°、60°、90°、180°、240°、270°当选择不少于3个点，，，，，，，或者依照用户需要选择。。。。。。

二变频电量分析仪相位校准尺度源法

　　校准接线如图1所示(三相三线、三相四线分析仪相位校准参照单相相位校准进行)。。。。。。

　　按校准点设置尺度源的电压、电流、频率和相位输出，，，，，，，待不变后读取尺度源输出相位差φS和被校分析仪相位差示值φX，，，，，，，则被校分析仪的相位误差按式(1)推算。。。。。。

　　Δφ=φX-φS                (1)

　　式中：

　　Δφ ——相位示值误差，，，，，，，°；；；；；

　　φX ——分析仪相位显示值，，，，，，，°；；；；；

　　φS ——相位尺度值，，，，，，，°。。。。。。

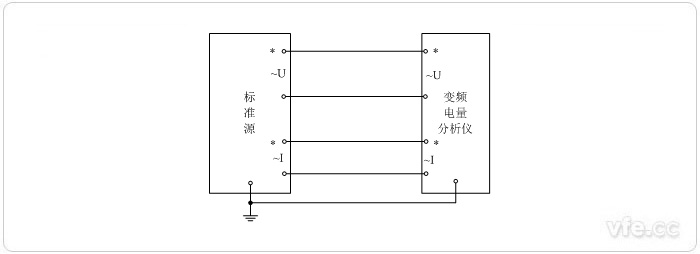

图1 尺度源法单相相位校准接线图

三变频电量分析仪相位校准尺度表法

　　校准接线如图2.1、图2.2、图2.3所示，，，，，，，利用分流器将电流转换为电压进行相位丈量(三相四线分析仪相位校准参照单相相位校准进行)。。。。。。当电压超出相位计量程时，，，，，，，选取分压器将电压分压后进行相位丈量。。。。。。

　　按校准点设相信号源的电压、电流、频率和相位输出，，，，，，，待不变后读取相位计示值φS和被校分析仪相位示值φX，，，，，，，则被校分析仪的相位根基误差按式(1)推算。。。。。。

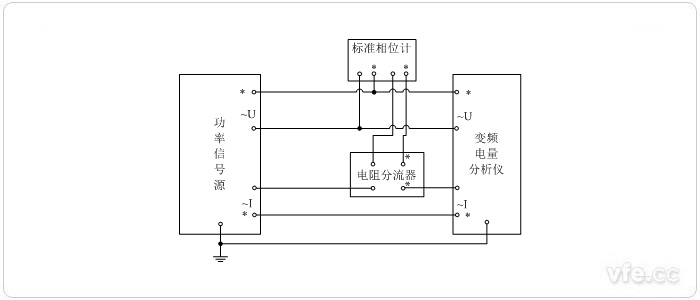

图2.1 尺度表法相位校准接线图(相位计直接丈量单相相位)

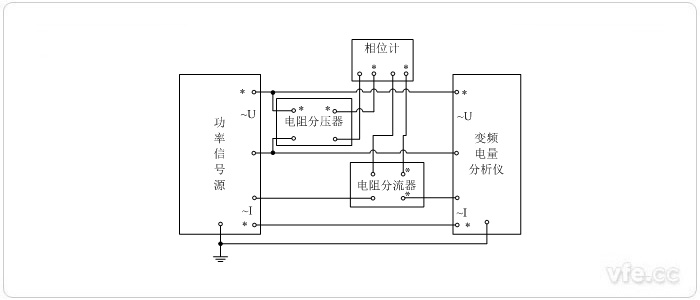

图2.2 尺度表法相位校准接线图(用电阻分压器、电阻分流器变换丈量单相相位)

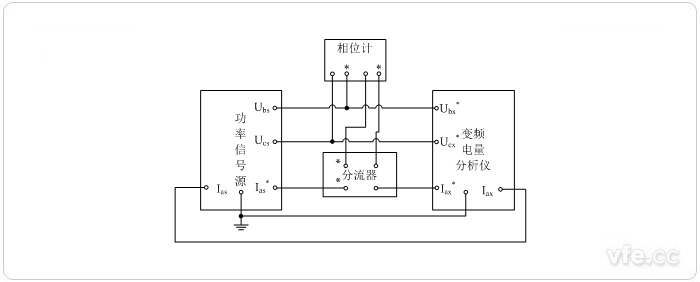

图2.3 尺度表法相位校准接线图(相位计直接丈量三相三线相位)

　　《JJF 1559-2016变频电量分析仪校准规范》规范的相位校准尺度源法和相位校准尺度表法对尺度器的要求分歧，，，，，，，尺度源法输出的符计算量需要的尺度信号，，，，，，，而尺度表法令利用分流器后分压器处置后利用尺度表进行丈量，，，，，，，现实使用时需凭据现实情况选取相宜的步骤进行。。。。。。

---
