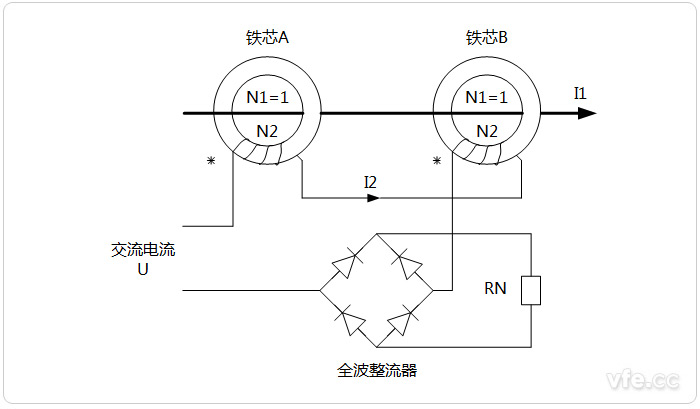

直流电流互感器道理示意图

　　直流电流互感器也称磁调造道理互感器，，，，，，，是一种很常用的直流电流互感器，，，，，，，它于1936年由德国克莱麦尔(Cramar)教授研造成功，，，，，，，它是利用被测直流扭转带有铁芯扼造线圈的感抗，，，，，，，间接地扭转辅助互换电路的电流，，，，，，，从而来反映被测电流的大幼。。。。。。。。

　　如上图直流电流互感器道理示意图所示，，，，，，，图中A与B是两个一样但各自独立的铁心。。。。。。。。直流大电流I1流过两个低级绕组(即图中的穿通导线，，，，，，，相当于低级N1=1匝)，，，，，，，两铁心上的次级绕组均为N2匝，，，，，，，以相反极性串接，，，，，，，由正弦波互换电源供电。。。。。。。。随着电源电压极性交替变换，，，，，，，两铁心将轮流处于深鼓和与非鼓和状态。。。。。。。。在梦想前提下，，，，，，，电源电压U与负载电阻RN上电压之差，，，，，，，由非鼓和铁心上的次级绕组承担，，，，，，，并有N1I1=N2I2或I1/I2=N2/N1(I2为次级电流)，，，，，，，即I2和I2与匝数有反比关系。。。。。。。。I2经整流后，，，，，，，可用直流电流表读出，，，，，，，或利用负载电阻RN上的电压降推算出。。。。。。。。

　　直流电流互感器机能不变，，，，，，，与分流器相比功率亏损。。。。。。。。，，，，，，能接受较大的负载。。。。。。。。重要弊端是线性度差，，，，，，，二次电流纹波较大，，，，，，，在量程50%以下难以满足正确度的要求，，，，，，，它只能丈量直流，，，，，，，且一次电流通入时要求方向正确，，，，，，，不然二次将输出谬误的数值。。。。。。。。另表，，，，，，，这种直流互感器虽可做成一次电流穿心式互感器，，，，，，，对于有些情况的一次系统装置不便。。。。。。。。
