高速变频电机是指转速超过10000r/min，，，，，，通常都是几万转甚至达到十几万转，，，，，，电机输入基波频率领域达到1000Hz甚至更高，，，，，，极数根基为2级。。。。。。。

　　高速电机拥有转速高、相对尺寸幼、功率密度大、效能高档显著利益，，，，，，在空调或冰箱的离心式压缩机、储能飞轮、纺织、高速磨床等诸多场所拥有较多利用，，，，，，在电动汽车、散布式发电系统中拥有辽阔的利用远景。。。。。。。

　　在高速和超高速运行情况下，，，，，，电机的运行个性与通例电机有很大的分歧，，，，，，对高速电机进行有关测试是至关沉要的。。。。。。。

一高速电机测试内容

01高速电机效能测试

　　高速电机功率密度高，，，，，，但是单元体积内的损耗也大，，，，，，尤其是转子的风磨损耗和涡流损耗是通常电机的数十倍。。。。。。。通过电机的输入电量丈量(蕴含电压，，，，，，电流，，，，，，功率、功率因数等)、输出量丈量(转速，，，，，，转矩，，，，，，功率等)、励磁丈量等得到高速电机的效能。。。。。。。通过高速电机效能测试，，，，，，从而分析高速电机的有关损耗，，，，，，是高速电机的结构设计、改善机械个性、提高散热能力、减幼损耗的关键。。。。。。。

02高速电机供电系统监测

　　高速电机通常选取变频器供电，，，，，，对于供电系统的基波频率、谐波分量极度敏赣祝。。。。。。变频器输出的电压波形是PWM波，，，，，，除了基波表，，，，，，还蕴含大量的整数倍载波频率的高次谐波，，，，，，会给高速电机带来高频附加损耗，，，，，，所以对供电系统运行状态及靠得住性监测是极度必要的。。。。。。。

二高速电机测试关键要求

　　1、为了正确获得电机的效能，，，，，，必必要求确保电机输入电功率与电机输出轴功率严格同步丈量。。。。。。。

　　2、必须满足变频器输出PWM波的基波电压、基波频率、谐波分析等的丈量必要。。。。。。。

　　3、传感器及测试仪器组成的测试系统，，，，，，整体精度必须达到0.2级。。。。。。。

　　4、由于高速电机的空载试验时功率因数低于0.2，，，，，，所以测试系统的角差指标，，，，，，必须满足低功率因数前提下功率丈量精度的要求。。。。。。。

　　5、高速电机的测试现场通常电磁环境复杂，，，，，，测试系统必须占有强的抗电磁滋扰能力。。。。。。。

三高速电机测试解决规划

　　本测试系统选取东升国际官网电气研造的WP4000变频功率分析仪，，，，，，功率单元选用SP系列变频功率传感器丈量电参数，，，，，，选取DM4022频率测试子站采集扭矩转速传感器的信号，，，，，，SP变频功率传感器、DM4022通过光纤与WP4000变频功率分析仪相连。。。。。。。高速电机测试系统组成框图，，，，，，如图1所示。。。。。。。

　　WP4000变频功率分析仪、SP变频功率传感器均选取前端数字化技术，，，，，，预防了复杂电磁环境下传输环节自身的衰减和滋扰，，，，，，同时截断了传感器的最沉要的滋扰传布蹊径，，，，，，加强了传感器和系统的电磁兼容机能。。。。。。。

　　WP4000变频功率分析仪每个功率单元占有独立的同步源，，，，，， 200KHz的采样频率同步采集所有参数，，，，，，确保了电机输入、输出功率的同步丈量，，，，，，占有100KHz的有效带宽，，，，，，满足PWM波的谐波分析需要。。。。。。。

　　SP系列变频功率传感器(B型)，，，，，，电压、电流正确度为读数的0.1%，，，，，，在功率因数0.05~1领域内，，，，，，维持功率正确度为读数的0.2%，，，，，，满足高速电机测试的需要。。。。。。。

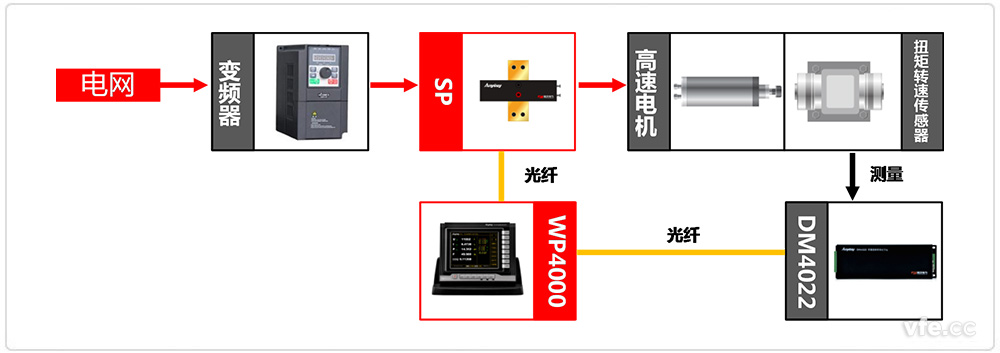

　　图1 高速电机测试系统组成框图

　

---
