一、水泵机组丈量参量分析

　　1. 温度：水泵进口水管内液体温度（1路），，，，，，，备用7路，，，，，，，为电机绕组温度丈量预留，，，，，，，总共8个通路，，，，，，，丈量对象为 PT100铂电阻；；；；；；；
　　2. 压力：水泵进出口压力（2路），，，，，，，丈量对象为压力计输出信号0-20mA尺度模拟量；；；；；；；

　　3. 转速：水泵实时转速（1路）；；；；；；；
　　4. 流量：管路出口流量（1路），，，，，，，丈量对象：流量计输出信号0-20mA尺度模拟量；；；；；；；
　　5. 阀门节造：3个电磁阀电动阀门节造，，，，，，，开关量输出节造，，，，，，，定点节造，，，，，，，触动节造；；；；；；；
　　6. 轴功率：拖动电机输出功率（水泵输入功率）；；；；；；；
　　7. 电机输入功率：拖动电机输入功率，，，，，，，输入电压、电流、频率等电参量丈量。。。。。。。

二、丈量要求

　　1. 能全面、急剧、正确的采集水泵试验各项机能参数并集中显示；；；；；；；
　　2. 软件分析得出水泵效能，，，，，，，拖动电机效能，，，，，，，整个水泵机组效能；；；；；；；
　　3. 软件绘造出滑润的电机启动曲线（带水泵）；；；；；；；
　　4. 选取电子轴功率测试仪丈量拖动电机输出功率，，，，，，，也即水泵输入功率；；；；；；；
　　5. 漏磁感应法丈量拖动电机异步转速；；；；；；；
　　6. 可移动式，，，，，，，丈量方便，，，，，，，接线方便。。。。。。。

三、丈量规划设计

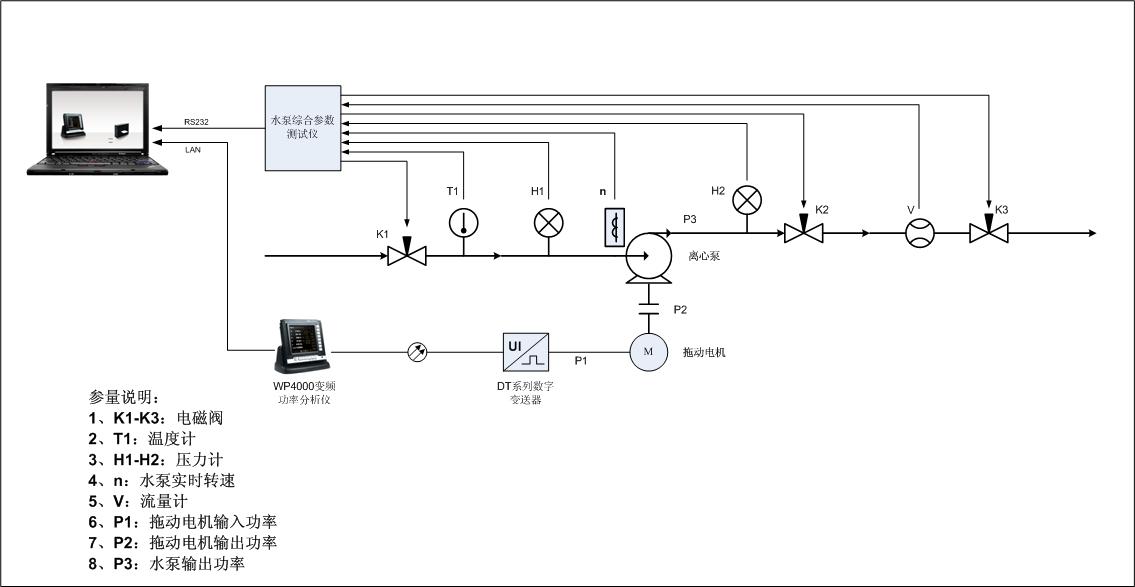

　　水泵机组综合参数测试规划道理图如下所示：

水泵机组综合参数测试规划

　　在本规划设计图中，，，，，，，压力计别离用于丈量距水泵距离为L的进口压力及出口压力值H1、H2。。。。。。。流量计用于丈量水泵输出的流量V。。。。。。。PT100铂电阻，，，，，，，用于丈量进水口液体温度T1。。。。。。。漏磁感应式转速计，，，，，，，用于丈量电机转子感应电压频率f1。。。。。。。DT系列数字变送器，，，，，，，用于丈量拖动电机三相电参量，，，，，，，蕴含三相电压、三相电流、频率、功率、功率因数等。。。。。。。

　　通过本设计规划进行试验，，，，，，，能够得到的技术参数如下：
　　1、水泵转速
　　漏磁感应式转速计通过感应电机的漏磁，，，，，，，得到感应电压信号进入综合参数丈量仪，，，，，，，测得电机转子的感应电压频率f1，，，，，，，定子感应电压频率f2，，，，，，，则水泵转速n由如下公式求出：n=电机同步转速-（f1/f2）x同步转速；；；；；；；
　　2、电机输入功率
　　电机输入功率由AnyWay变频功率测试系统（WP4000变频功率分析仪+DT系列数字变送器）直接丈量，，，，，，，数据经LAN局域网通过网线或者光纤将数据传输至上位机进行实时数据显示及分析；；；；；；；

　　3、电机输出功率
　　电机输出功率由TN4000电子式扭矩仪进行丈量，，，，，，，只有丈量拖动电机的输入电压、电流、转速、温度等参数，，，，，，，就能够正确的推算出电机的输出轴功率，，，，，，，摒弃了传统的扭矩仪丈量轴功率方式，，，，，，，省去了扭矩仪的装置与电机对偶等工序；；；；；；；
　　4、水泵输出功率
　　要丈量水泵的输出功率，，，，，，，只有通过丈量水泵进出口压力H1、H2及管路流量V，，，，，，，就能够通过有关公式推算出水泵在水体温度为T1、水泵转速为n的情况下的输出功率P3，，，，，，，水泵的输出功率推算公式为：P3=(H2-H1)/ ρg+(v^2)/2g+Z，，，，，，，其中ρ为液体密度，，，，，，，g=9.8，，，，，，，v为液体流速，，，，，，，Z为液体在两进出口压力计安装点之间的管路阻力耗能（能够对比尺度表查出）；；；；；；；
　　5、水泵效能η1
　　水泵效能η1=水泵输出功率/水泵输入功率=P3/P2；；；；；；；
　　6、电机效能η2
　　拖动电机的输入功率P1由变频功率测试系统丈量得出，，，，，，，则能够求出拖动电机此时的效能η2=P2/P1，，，，，，，方便用户与电机的标称效能值进行对比；；；；；；；
　　7、机组效能η3
　　整个水泵机组的效能η3=P3/P1，，，，，，，用于衡量整个系统的效能；；；；；；；
　　8、启动曲线
　　拖动电机电参量通过网线直接传输至上位机，，，，，，，通过提高数据采样率及相宜的数据处置方式（滑动均匀处置等），，，，，，，软件绘造出滑润的电机（带水泵）启动曲线；；；；；；；
　　9、流量与流速节造
　　通过上位机软件共同水泵综合参数测试装置，，，，，，，能够远程实现K1-K3 3个电磁阀门的粗调与微调，，，，，，，实季节造管路内液体的流量与流速；；；；；；；

四、硬件配置

　　1、TN4000水泵综合参数测试仪：
　　集成8通路PT100温度测试（丈量精度±1℃）、DT数字变送器（丈量精度0.2%）、DM4022漏磁感应式转速计（丈量精度0.1%）、4通路开关量节造职能。。。。。。。用于水泵综合参数的丈量，，，，，，，与上位机通讯方式为RS485，，，，，，，采样周期为20ms/次；；；；；；；
　　2、变频功率测试系统：蕴含WP4000功率分析仪及DT系列数字变送器，，，，，，，用于拖动电机输入电压、电流、频率、功率、功率因数等电参量的丈量，，，，，，，与上位机通讯方式为TCP/IP；；；；；；；
　　3、笔记本电脑：用于装置水泵综合参数分析软件，，，，，，，节造软件，，，，，，，显示软件，，，，，，，试验报表软件等；；；；；；；
　　4、其它设备： PT100铂电阻、压力计、流量计、绕线式感应线圈、信号线缆、光纤等；；；；；；；

五、软件配置

　　本系统配置水泵综合参数分析软件，，，，，，，重要如下蕴含3大部门职能：
　　1、参数显示
　　参数显示界面上显示参量蕴含电机输入电参量（U、I、P等），，，，，，，电机输出轴功率，，，，，，，水泵转速，，，，，，，水泵输出功率，，，，，，，压力，，，，，，，流量，，，，，，，水泵效能，，，，，，，电机效能，，，，，，，机组效能等，，，，，，，（软件界面显示大局、风格多样化，，，，，，，用户可选择）；；；；；；；　　

　　2、数据纪录
　　按用户需要实时纪录采集的各项参数，，，，，，，能够天生数据纪录文档，，，，，，，绘造启动曲线，，，，，，，波形回放；；；；；；；
　　3、实季节造
　　节造界面上能够通过水泵综合参数测试装置，，，，，，，发送阀门打开与关合指令，，，，，，，达到远程节造阀门，，，，，，，调节管路中液体流量与流速的主张。。。。。。。

六、规划特点

　　这套水泵机组综合参数测试系统规划用于水泵机组试验拥有如下特点：

　　1、综合全面的丈量及显示水泵试验各项机能参量；；；；；；；

　　2、精确丈量拖动电机的输入功率，，，，，，，P1；；；；；；；
　　3、电子式扭矩仪精确丈量水泵的输入功率，，，，，，，P2；；；；；；；
　　4、实时推算水泵的输出功率，，，，，，，P3；；；；；；；
　　5、正确验证电机的效能η1；；；；；；；
　　6、正确丈量水泵的效能η2；；；；；；；
　　7、正确丈量整个水泵机组效能η3；；；；；；；
　　8、合用于绝大无数水泵机组试验。。。。。。。

---
