WP4000高精度功率分析仪使用步骤
- 浏览次数:11038次
- 颁布功夫:2013/10/18 9:10:10
- 作者:hb_yinhe

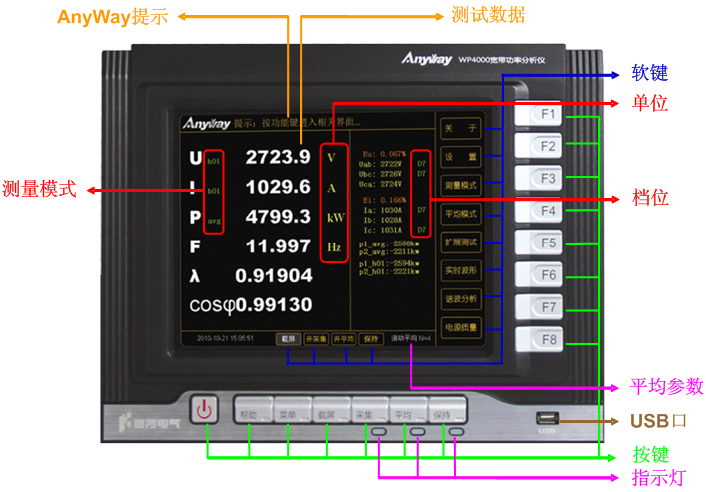

WP4000高精度功率分析仪是一款极具用户履历的仪表,,,,,,WP4000高精度功率分析仪使用步骤齐全齐全切合中国人的使用习惯,,,,,,显示屏选取12寸高亮度工业液晶显示屏,,,,,,全中文显示,,,,,,共计15个操作按键。。。。。。右侧的“F1~F8”8个软按键及底部的“电源、援手、菜单、截屏、采集、均匀、维持”7个按键。。。。。。

WP4000高精度功率分析仪使用步骤
WP4000高精度功率分析仪使用步骤_底部键
1、援手键
在职何一个界面下,,,,,,按下援手键均能够获切当前界面的具体诠释。。。。。。
2、电源键
关机状态下,,,,,,按“电源”键,,,,,,开启分析仪,,,,,,启动功夫约为40~100S。。。。。?????刺,,,,,,按“电源”键,,,,,,10S~30S后,,,,,,自动关机。。。。。。
把稳:在关机实现前,,,,,,请勿强造断开电源!
3、截屏键
按下截屏键,,,,,,WP4000自动截取当前屏幕并保留至表部移动存储设备。。。。。。
把稳:操作前请务必衔接好移动存储设备!
4、采集键
按下采集键,,,,,,起头瞬态数据采集,,,,,,其下方批示灯亮,,,,,,软键批示变为关采集;;;;;;;;再次按下采集键,,,,,,实现数据采集,,,,,,批示灭,,,,,,软键提醒开采集。。。。。。采集时所有瞬态数据写入内部缓存器,,,,,,待实现时自动保留至表部移动存储设备。。。。。。
把稳:1.操作前请务必衔接好可移动存储设备!2.每秒约产生2-3M bit的数据,,,,,,采集功夫不宜超过15分钟。。。。。。
5、均匀键
按下均匀键,,,,,,开启均匀职能,,,,,,其下方批示灯亮,,,,,,软键批示关均匀;;;;;;;;再次按下均匀键,,,,,,关关均匀职能,,,,,,批示灯灭,,,,,,软键批示开均匀。。。。。。
6、维持键
维持的重要作用是便于查看波形与读数。。。。。。按下维持键,,,,,,其下方批示灯亮,,,,,,暗示处于维持状态,,,,,,所罕见据波形终场更新;;;;;;;;再次按下维持键,,,,,,批示灯灭,,,,,,复原运行状态。。。。。。
WP4000高精度功率分析仪使用步骤_右侧软键
1、关于
关于键下共有:校准匹配、校筹备份、校准更新三个键
宽带功率测试系统出厂前,,,,,,均经过严格的校准,,,,,,有关校准信息保留在WP4000内部。。。。。。使用时若发现校准信息与传感器不匹配,,,,,,请使用该系列职能进行正确配置。。。。。。其具体使用步骤如下:
校筹备份:备份内部的校准信息至U盘根目录Sensor文件夹内,,,,,,操作前请衔接好U盘。。。。。。
校准更新:更新U盘中的校准信息至分析仪内部,,,,,,操作前请衔接好U盘并将用于更新的校准信息置于U盘根目录下Sensor文件夹内。。。。。。
2、设置
蕴含:线路选择、更新周期、自动调零、电压校准、电流校准、功率校准
自动调零、电压校准、电流校准、功率校准为计量校定时使用,,,,,,必要usbkey选取使用。。。。。。
1:线路选择:WP4000共17幅线路图,,,,,,每幅线路图均注了然该线路图的重要利用、各参数间的运算关系及丈量道理。。。。。。丈量时请务必保障所选择的线路图与现实传感器接线方式一致,,,,,,不然有可能导致丈量数据不正确。。。。。。
2:更新周期
WP4000设定的更新周期为现实更新周期的下限值,,,,,,其领域为100~5500mS,,,,,,在现实丈量过程中更新周期会自动调整为信号周期的整数倍。。。。。。当信号周期较大,,,,,,单个周期大于更新周期两倍时,,,,,,取更新周期设定值的两倍为现实更新周期。。。。。。对于直流信号,,,,,,不存在信号周期,,,,,,现实更新周期按更新周期设定值的两倍取值。。。。。。因而,,,,,,对于直流测试,,,,,,可将更新周期设为进展值的0.5倍。。。。。。
把稳:频率高于1Hz的互换信号建议取500mS,,,,,,直流信号建议取250mS。。。。。。
3、丈量模式
WP4000丈量模式有rms、h01、avg、mean四种。。。。。。
对于直流回路,,,,,,U、I可选丈量模式有avg(算术均匀值)、rms(真有效值),,,,,,P丈量模式固定为avg(有功功率)。。。。。。
对于互换回路,,,,,,U、I可选丈量模式有h01(基波有效值)、rms(真有效值)、mean(校准均匀值),,,,,,P可选丈量模式有h01(基波有功功率)、avg(总有功功率)。。。。。。
把稳:
1. 为了简化操作,,,,,,WP4000丈量模式以相组为单元进行设置。。。。。。
2. 在正弦供电的互换测试中,,,,,,丈量模式可肆意选择。。。。。。
3. 在变频器供电的互换电机测试中,,,,,,除非特殊要求,,,,,,通常U、I、P均取h01模式。。。。。。
4.叠频试验时,,,,,,U、I取rms模式,,,,,,P取avg模式。。。。。。
4、均匀模式
均匀的主张是解除数据颠簸,,,,,,得到一个能反映一段功夫内数据均匀大幼的相对不变的数值。。。。。。通常而言,,,,,,均匀点数越大,,,,,,均匀功夫越长,,,,,,读数越不变。。。。。。另表均匀功夫与信号周期越吻合,,,,,,读数越不变。。。。。。WP4000除了常用的滑动均匀和指数均匀方式表,,,,,,在钻研电机试验信号变动法规的基础上,,,,,,增长了独有的智能均匀模式。。。。。。
5、变比设置
变比设置职能重要利用于使用宽带功率调度?????榈牟馐韵低,,,,,,当调度?????楸聿肯谓踊ジ衅魇,,,,,,为了使WP4000读数无需经过换算直接给出互感器原边信号丈量值,,,,,,可使用该职能将互感器的现实变比设置于WP4000内,,,,,,可设置领域为(0,,,,,,50万]。。。。。。系统默认变比为1。。。。。。使用宽带功率传感器的测试系统无需设置变比,,,,,,维持系统默认值即可。。。。。。
把稳:通路编号0~11别离暗示Port1~6的输入信号。。。。。。通路编号0和1暗示Port1的电流和电压信号,,,,,,通路编号2和3暗示Port2的电流和电压信号,,,,,,依此类推。。。。。。
6、实时波形
实时波形重要用于信号波形的查看与分析,蕴含输入信号的波形、真有效值、频率以及基波相位差。。。。。。WP4000实时波形界面分为两个通路显示,,,,,,第一通路为现实可操作通路,,,,,,若需操作第二通路可按“通路切换”键,,,,,,将第一通路输入信号与第二通路信号互换。。。。。。
7、谐波分析
谐波分析了局按数值表格和柱形图两种方式显示,,,,,,最大显示99次谐波。。。。。。
数值表格分两页显示,,,,,,第一页显示0~49次谐波,,,,,,第二页显示50~99次谐波,,,,,,表格中中No暗示谐波次数(譬如:No=0暗示0次谐波,,,,,,也就是直流分量;;;;;;;;No=1暗示1次谐波,,,,,,也称基波。。。。。。),,,,,,Mag暗示谐波幅值,,,,,,Phase暗示谐波相位。。。。。。
柱形图显示有四种选择类型,,,,,,别离是:全数谐波、奇次谐波、偶次谐波和6K±1次谐波。。。。。。
8、电源质量
电源质量提供三相对称分析和谐波运算有关参数。。。。。。
