DT数字变送器与电流互感器接线图_V形接线
- 浏览次数：12959次
- 颁布功夫：2013/9/17 10:36:51
- 作者：cw_yinhe
【提要】V形接线常见于三相电力系统电流互感器接线图中，，，，，，，本文提供一种DT数字变送器与V形接线电流互感器组合使用丈量三相电流的步骤，，，，，，，该步骤不只节俭了资金成本，，，，，，，还有效预防了电流互感器二次线路对丈量了局精度的影响… 一、电流互感器接线图_V形
V形接线常见于三相电力系统电流互感器接线图中，，，，，，，本文提供一种DT数字变送器与V形接线电流互感器组合使用丈量三相电流的步骤，，，，，，，该步骤不只节俭了资金成本，，，，，，，还有效预防了电流互感器二次线路对丈量了局精度的影响。。。。。。。
电流互感器我们又常叫它CT，，，，，，，这里所说的V形接线是指CT二次绕组的接线方式，，，，，，，是电力系统电流互感器常用的一种接线方式。。。。。。。其接线道理如图1所示。。。。。。。
图1.电流互感器接线道理图_V形
从电流互感器V形接线图可知，，，，，，，该接线方式只需两个电流互感器即可丈量三相电流，，，，，，，节俭了一个电流互感器，，，，，，，从而节约了资金成本。。。。。。。两个电流互感器别离接于A、C相，，，，，，，其二次侧电流顺次对应A相电流Ia和C相电流Ic,流过公共线圈的电流为B相电流，，，，，，，基尔霍夫电流定律可得Ia+Ic=-Ib。。。。。。。
二、DT数字变送器在电流互感器V形接线法中的利用规划
丈量用电流互感器的额定二次输出电压为5A，，，，，，，因而选取量程为6.4V的双路电流输入DT322型
数字变送器即可满足其丈量要求。。。。。。。
DT数字变送器在电流互感器V形接线法中的利用道理如图2所示。。。。。。。

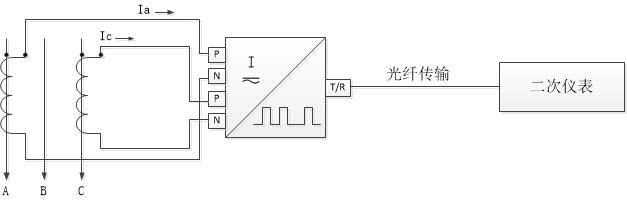

DT322数字变送器在电流互感器V形接线法中的利用道理图
DT322数字变送器是东升国际官网电气出产的一款双通路电流丈量数字变送器，，，，，，，其输出为数字化光纤接口。。。。。。。在电流互感器V形接线法中搭配使用DT322双通路电流数字变送器丈量两个电流互感器二次输出，，，，，，，可将电流互感器输出的模拟电压信号当场数字化，，，，，，，用光纤将数字信号从电流互感器处传到远处节造室。。。。。。。
通常选取电流互感器V形接线法丈量三相电流时，，，，，，，选取两个电流互感器和三个电流表实现三相电压的丈量。。。。。。。DT322数字变送器通过对两个电流通路的高速互换同步采样，，，，，，，凭据基尔霍夫电流定律，，，，，，，直接推算出第三相电流，，，，，，，一个DT数字变送器，，，，，，，即可实现三相电流的丈量。。。。。。。
选取DT322数字变送器丈量电流互感器二次输出电压信号的优势在于：
1、DT数字变送器可装置在电流互感器左近，，，，，，，丈量信息通过光纤传输至二次仪表，，，，，，，缩短了互感器的二次负荷连线，，，，，，，有效减幼了二次负荷对互感器丈量正确度的影响。。。。。。。
2、在传统模拟信号传输中，，，，，，，模拟电压信号通过长导线后会产生较大的衰减和失真，，，，，，，从而引入误差。。。。。。。将电流互感器输出的模拟电压信号当场数字化后选取光纤传输，，，，，，，可保障信号险些没有任何衰减和失真，，，，，，，预防了因长距离传输而引入误差对电压丈量精度的影响。。。。。。。
3、信号光纤传输不会受到现场强电磁滋扰的影响，，，，，，，靠得住性高。。。。。。。从而预防了传输过程中信号受到滋扰的问题，，，，，，，提高丈量了局的正确度。。。。。。。
4、选取数字化光纤作为电流互感器二次信号传输的方式，，，，，，，切合数字化自动化系统的发展趋向。。。。。。。
