一变频电量计量近况

　　随着变频技术的发展，，，，，，，霍尔电压传感器的利用越来越广，，，，，，，并且很多用户已经起头将霍尔电压传感器用于变频电量的功率丈量或电能计量。。。。。。。；；；；舳缪勾衅鞯钠德矢鲂允匝榧角差溯源问题是变频电量计量中亟待解决的问题之一。。。。。。。

　　目前国内通常计量检定部门对于霍尔电压传感器只能出具其工频下的比差校准汇报，，，，，，，对于其宽频率领域内的频率比差及角差溯源步骤尚未见有报路。。。。。。。

　　对于变频电量丈量传感器及仪表，，，，，，，目前国内表普遍选取的校准装置为：FLUKE6100尺度功率源、80A、16HZ~850HZ、高精度电压表及电流表等。。。。。。。这类装置通常只能实现较窄频率领域内的比差溯源，，，，，，，不能实现电压传感器及电流传感器的角差溯源。。。。。。。

　　本文介绍DT数字变送器用于霍尔电压传感器的检定步骤，，，，，，，能够满足霍尔电压传感器的比差和角差的校准必要。。。。。。。

二DT系列数字变送器简介

　　DT系列数字变送器是一种高正确度、宽量程、宽频带的双通路电压、电流数字变送器。。。。。。。

　　DT系列数字变送器将输入的电压和电流信号在变送器内部进行信号调度和高速采样，，，，，，，输出数字量通过光纤传输至上位机。。。。。。。上位机软件对数字信号进行有关运算处置后可提取被测信号的有效值、基波、谐波、频率等各类特点值。。。。。。。

　　DT系列数字变送器技术指标：

　　带宽：100kHz;

　　采样频率：250kHz;

　　正确度：0.05级；；；；；

　　电压丈量领域：分歧型号可涵盖1mV～1280V的交直流电压；；；；；

　　基波频率领域：DC、0.1Hz～1500Hz;

三DT数字变送器用于霍尔电压传感器的检定

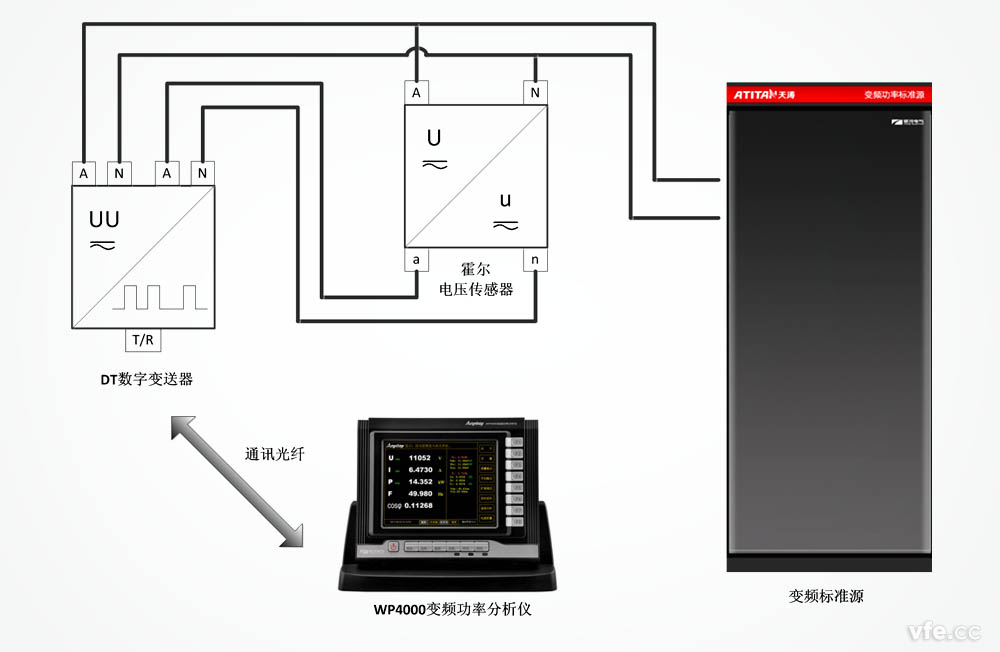

　　如下图所示：由ATITAN变频功率尺度源提供电压信号接入至霍尔电压传感器的原边，，，，，，，由双电压通路DT数字变送器别离丈量霍尔传感器的原边和副边信号，，，，，，，而后DT数字变送器通过光纤通讯接至WP4000变频功率分析仪，，，，，，，由WP4000变频功率分析仪实现霍尔电压传感器原副边信号的同步丈量，，，，，，，从而推算出霍尔电压传感器角差和比差，，，，，，，实现检定。。。。。。。

图1 霍尔电压传感器检定道理图

　　图例诠释：

　　上述左图为双通路电压输入，，，，，，，数字量输出型变频电量变送器。。。。。。。图中A1、N1、A2、N2别离暗示两个电压通路的两个输入端子，，，，，，，正方形中左下方起至右上方有一条斜线暗示变送器，，，，，，，左上方UU暗示变送器的两个输入通路均为电压信号，，，，，，，UU下方符号暗示交直流两用。。。。。。。右下方的不等距离的脉冲符号暗示输出为数字编码信号，，，，，，，T和R别离暗示数字量传输的发送和接管端子。。。。。。。

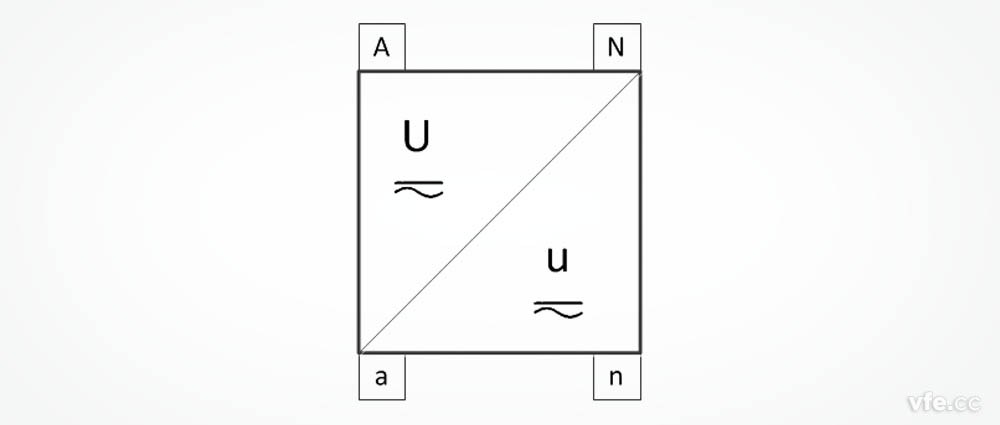

　　上述右图为单通路电压输入，，，，，，，模拟量电压输出型变频电量变送器。。。。。。。图中A、N别离暗示电压通路的两个输入端子，，，，，，，正方形中左下方起至右上方有一条斜线暗示变送器，，，，，，，左上方U暗示变送器的输入通路为电压信号，，，，，，，U下方符号暗示交直流两用。。。。。。。右下方的u及下方符号暗示输出为模拟量电压信号，，，，，，，a和n别离暗示模拟量输出端子，，，，，，，a与A为同名端，，，，，，，n与N为同名端。。。。。。。

四DT数字变送器用于霍尔传感器的检定参数

　　1、比差检定：DT数字变送器一个通路直测霍尔传感器的原边电压，，，，，，，另一个通路丈量副边电压，，，，，，，副边电压乘以霍尔电压传感器的标称变迸纂原边电压进行比对，，，，，，，得到霍尔电压传感器的比差；；；；；

　　2、角差检定：DT数字变送器两个通路同步丈量霍尔传感器的原边电压和副边电压，，，，，，，进行嘎凤叶变换别离得到两者的相位，，，，，，，相位之差即为角差。。。。。。。



---
