WP4000变频功率分析仪的2V3A线路图选取两表法法丈量三相功率。。。。。。2V3A是指现实丈量两路电压和三路电流。。。。。。WP4000变频功率分析仪的2V3A接线道理图如下：

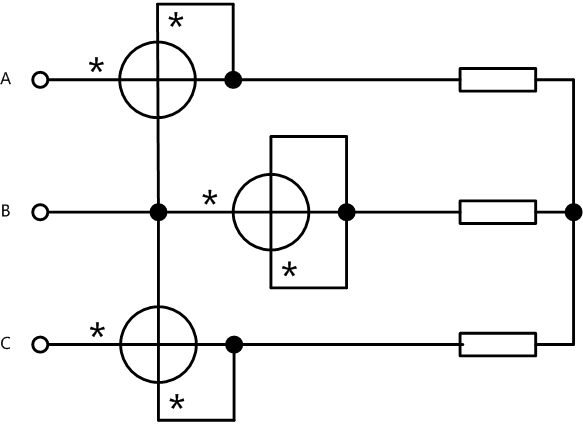

图. WP4000变频功率分析仪的2V3A接线道理图

　　上图中，，，，，，衔接在A相和C相的两个变频功率传感器相当于两个单相有功功率表，，，，，，组成两表法测功电路。。。。。。衔接在B相的变频功率传感器的电压测试线相互短接，，，，，，仅仅电流丈量通路其作用，，，，，，用于丈量B相电流。。。。。。

　　WP4000变频功率分析仪的2V3A线路图合用于三相三线造。。。。。。就两表法而言，，，，，，只必要实测两路电压和两路电流，，，，，，亦可选取2V2A线路图。。。。。。

　　WP4000变频功率分析仪的2V2A测试中，，，，，，凭据基尔霍夫电流定律，，，，，，能够正确运算出第三相电压和第三相电流。。。。。。2V3A接线图在2V2A基础上增长了一路实测电流，，，，，，重要合用于基尔霍夫电流定律不合用的三相三线造回路。。。。。。

　　2V3A线路图的典型利用案例是：

　　在变频器供电的电机试验测试中，，，，，，即便选取三相三线造，，，，，，由于变频器输出蕴含高次谐波，，，，，，而绕组对地、或对机壳、或对其它绕组之间存在散布电容，，，，，，高次谐波会通过度布电容另表形成泄露电流，，，，，，基尔霍夫电流定律不再合用。。。。。。凭据基尔霍夫电流定律运算的第三相电流可能会存在较大的误差。。。。。。但是，，，，，，三相三线造中又不宜选取三表法丈量功率，，，，，，因而，，，，，，才有上述2V3A这样的变通丈量规划。。。。。。

---
