变频电量变送器是指将变频电量转换成方便二次设备使用的、遵循肯定尺度的、并蕴含一次变频电量全数有效信息的模拟信号或数字编码信号的装置。。。。。依照丈量主张和丈量对象的分歧，，，，，，变频电量变送器能够分为：变频电压变送器、变频电流变送器和变频功率变送器。。。。。

一、界说

　　变频电量变送器是指将变频电量转换成方便二次设备使用的、遵循肯定尺度的、并蕴含一次变频电量全数有效信息的模拟信号或数字编码信号的装置。。。。。依照丈量主张和丈量对象的分歧，，，，，，变频电量变送器能够分为：变频电压变送器、变频电流变送器和变频功率变送器。。。。。

　　变频电量是指用于传输功率的，，，，，，并且满足下述前提之一的互换电量。。。。。

　　◆信号频谱仅蕴含一衷斓率成分，，，，，，而频率不局限于工频的互换电信号。。。。。

　　◆信号频谱蕴含两种或更多的被关注的频率成分的电信号。。。。。

　　变频电量蕴含电压、电流以及电压电流引出的有功功率、无功功率、视在功率、有功电能、无功电能等。。。。。

二、变频电量变送器的通用框图

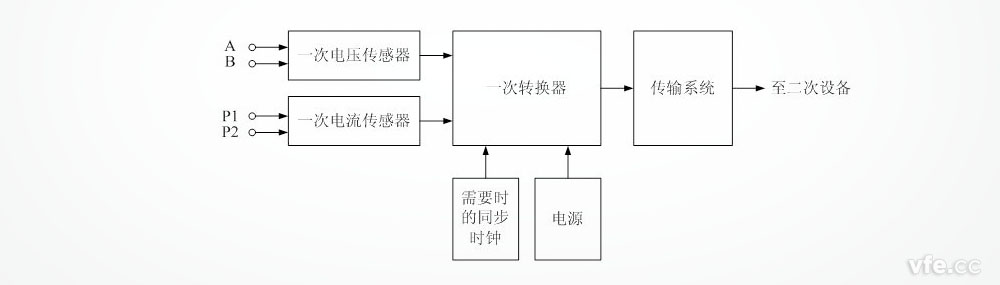

图1、变频电量变送器通用框图

　　图中所示为变频电量变送器的通用框图，，，，，，凭据所选取的技术，，，，，，图中列出的所有部件并非均不成短缺。。。。。图中的变送器丈量一路电压和一路电流信号，，，，，，通常，，，，，，该电压和电流信号的乘积为被测回路的功率。。。。。本尺度划定的变频电量变送器可所以如图中所示的丈量一路电压、电流及对应功率的变频功率变送器，，，，，，或丈量单路或多路电压的变频电压变送器，，，，，，或丈量单路或多路电流的变频电流变送器。。。。。

三、变频电量变送器的分类

　　凭据变频电量变送器的输出信号类型，，，，，，能够分为模拟量输出变频电量变送器和数字量输出变频电量变送器。。。。。其中，，，，，，模拟量输出变频电量变送器，，，，，，凭据输出电压或电流信号，，，，，，又能够分为电压输出型变频电量变送器和电流输出型变频电量变送器。。。。。

　　凭据被测信号类型，，，，，，能够分为变频电压变送器、变频电流变送器和变频功率变送器。。。。。其中，，，，，，变频功率变送器被丈量通常蕴含一路电压信号和一路电流信号，，，，，，输出信息蕴含：电压、电流、功率、频率、功率因数、谐波等等。。。。。

　　目前的变频电量变送器大多为模拟量输出型，，，，，，变频电压变送器重要是霍尔电压传感器，，，，，，而常见的变频电流变送器重要有：霍尔电流传感器、柔性探头（罗氏线圈）等。。。。。

　　东升国际官网AnyWay的SP系列变频功率传感器及DT系列数字变送器均属于数字量输出型的变频电量变送器。。。。。SP系列变频功率传感器属于变频功率变送器，，，，，，而DT系列数字变送器凭据通路配置情况可所以变频电压变送器、变频电流变送器或变频功率变送器。。。。。

　　变频电量丈量仪器 丈量用变送器尺度（Variable frequency electric quantity measuring instruments：Measuring transducer）明确指出：将被测参量转变为数字量参数更为合理，，，，，，原因在于对传统模拟量输出变送器的模拟量输出要求是基于有局限的通例技术，，，，，，并非凭据使用被测参量信息的设备的现实必要。。。。。

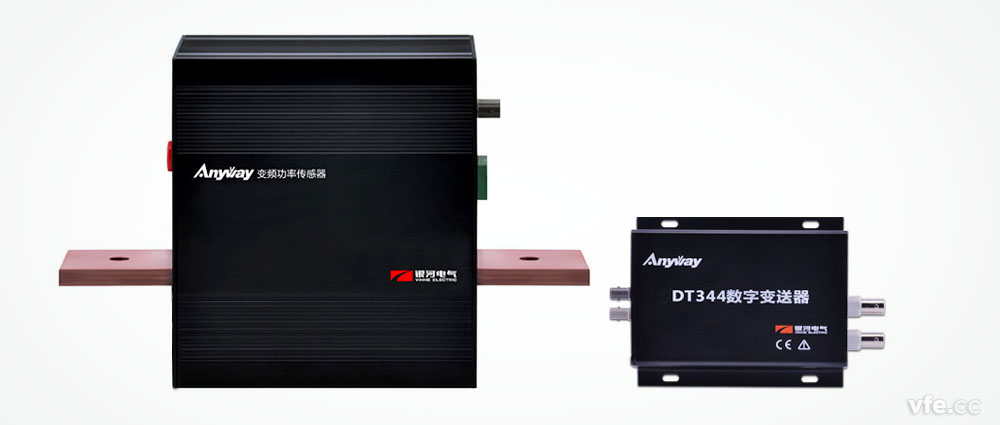

图2、东升国际官网电气研造的额定电压690V、额定电流500A的SP变频功率传感器和额定电压25.6V、额定电流25.6mA的双通路DT数字变送器



四、变频电量变送器重要技术指标

1、带宽　bandwidth

　　用频率暗示，，，，，，反映变送器的频率响应个性的参数，，，，，，在该频率下，，，，，，输入纯正弦波，，，，，，现实二次输出的方均根值为依照额定变比推算的理论二次输出的方均根值的1/√2倍。。。。。

2、正确限值频率领域 accurate limit value frequency range

　　能满足正确级对应误差限值要求的被测电压（电流）的基波频率领域，，，，，，蕴含正确限值频率上限和正确限值频率下限的一组值。。。。。在正确限值频率领域之内，，，，，，变送器的误差应不超过标称正确度等级对应的误差限值。。。。。在不引起歧义的情况下，，，，，，可简称频率领域。。。。。正确限值频率上限用符号fmax暗示，，，，，，正确限值频率下限用符号fmin暗示。。。。。

　　例如：AnyWay的SP系列变频功率传感器的正确限值频率领域为0.1Hz～400Hz，，，，，，正确度等级为0.2级，，，，，，那么，，，，，，在基波频率为0.1Hz～400Hz领域内，，，，，，基波有效值丈量的误差限值应不大于±0.2%。。。。。

3、正确限值电压（电流）领域　accurate limit value voltage(current) range

　　能满足正确级对应误差限值要求的被测电压（电流）领域，，，，，，蕴含正确限值电压（电流）上限和正确限值电压（电流）下限的一组值。。。。。在正确限值电压（电流）领域之内，，，，，，变送器的误差应不超过标称正确度等级对应的误差限值。。。。。

正确限值电压（电流）上限用符号Umax（Imax）暗示，，，，，，正确限值电压（电流）下限用符号Umin（Imin）暗示。。。。。

　　例如：AnyWay的SP691501C变频功率传感器的正确度等级为0.2级，，，，，，额定电压为690V，，，，，，正确限值电压领域为0.75%U_N～150%U_N，，，，，，那么，，，，，，在幅值为0.75%～150%额定电压领域内，，，，，，幅值丈量误差限值应不大于±0.2%。。。。。

4、量程比　span ratio

　　电压（电流）正确限值上限与电压（电流）正确限值下限的比值取整数。。。。。

　　例如：AnyWay的系列变频功率传感器的正确限值电压领域为0.75%U_N～150%U_N，，，，，，其量程比为150/0.75，，，，，，即：200。。。。。

5、相位误差　phase error

　　参考频率下，，，，，，一次信号与二次信号的相位之差。。。。。

　　注：相位误差可简称为角差，，，，，，角差是用于功率丈量的变频电量变送器极度沉要的技术指标，，，，，，在低功率因数下，，，，，，角差沉要性远弘远于比值误差（比差）。。。。。角差溯源是丈量用变频电量变送器计量校准中至关沉要的环节。。。。。详见“被忘却的角差溯源”。。。。。

6、正确度等级 accuracy class

　　对变频电量变送器给定的等级，，，，，，变频电量变送器在划定使用前提下的误差应在划定限值领域内。。。。。

　　结合量程比，，，，，，变频电量变送器的正确度等级分为通常级，，，，，，S1级、S2级、S3级和S4级。。。。。

　　各等级变送度量程迸爪满足以下要求：

　　通常级的量程迸爪不幼于5；；；；；；；

　　S1级的量程迸爪不幼于20；；；；；；；

　　S2级的量程迸爪不幼于100；；；；；；；

　　S3级的量程迸爪不幼于200；；；；；；；

　　S4级的量程迸爪不幼于500。。。。。

---
