高压电容电桥是一种丈量工频电流比率的装置，，，，，，下面本文重要凭据高压电容电桥检定规程介绍高压电容电桥工作道理、类型及根基误差检定的有关内容。。。。。

一高压电容电桥工作道理

　　高压电容电桥从工作道理上能够以为是一种丈量工频电流比率的装置。。。。。当工频高压施加在高压尺度电容器和被测设备上时，，，，，，即产生与它们的电容量和介质损耗因数成比例的同相及正交工频电流分量，，，，，，这两个工频电流分量经电桥作比例丈量后，，，，，，即可得到被测设备相对于高压尺度电容器的电容量比值与介质损耗因数差值。。。。。

二高压电容电桥分类

01西林型高压电容电桥

　　电桥的电流比例臂由电阻器组成，，，，，，流过参考电流的比例臂上并联有移相电容器，，，，，，选取电势平衡批示。。。。。

02电流比力仪型高压电容电桥

　　电桥的电流比例臂由电流比力仪的比例绕组组成，，，，，，流过参考电流的比例臂上附有移相电路，，，，，，选取磁势平衡批示。。。。。按移相方式能够把这类电桥分为有源与无源两种，，，，，，属于无源的一种用阻容电路直接移相；；；；；属于有源的一种用电子步骤元件共同阻容元件正交移相。。。。。用磁势合成步骤实现所需相移。。。。。

03电子式高压电容电桥

　　使用电子电路(蕴含模拟电路和数字电路)丈量幅值比和相位差的高压电容电桥。。。。。

04数字式高压电容电桥

　　选取数字信号处置步骤丈量幅值比和相位差的高压电容电桥。。。。。

05高压介损仪

　　高压介损仪通常是指由高压电容电桥、高压试验电源和高压尺度电容器组成的丈量装置。。。。。高压试验电源通常不高于10KV，，，，，，频率40Hz~70Hz。。。。。

三高压电容电桥的根基误差

　　西林型高压电容电桥和自动变换量程的电子式或数字式电桥的根基误差为：

　　电流比力仪型高压电容电桥和手动变换量程的电子式或数字式电桥的根基误差为：

　　符号意思：

　　△X——电容比率绝对误差限值；；；；；

　　△D——介质损耗因数差值绝对误差限值；；；；；

　　A——用百分数暗示的电容比率丈量正确度级别；；；；；

　　B——用百分数暗示的介质损耗因数差值丈量正确度级别；；；；；

　　X——电容比率丈量示值；；；；；

　　D——介质损耗因数丈量示值；；；；；

　　RN——电容比率量程定标值。。。。。它蹬宗该量程最大比率值按一位有效数字化整的数值。。。。。

四高压电容电桥根基误差检定

01电容比率根基误差检定

　　电桥的电容比率根基误差选取图1的电容比力线路整体检定。。。。。

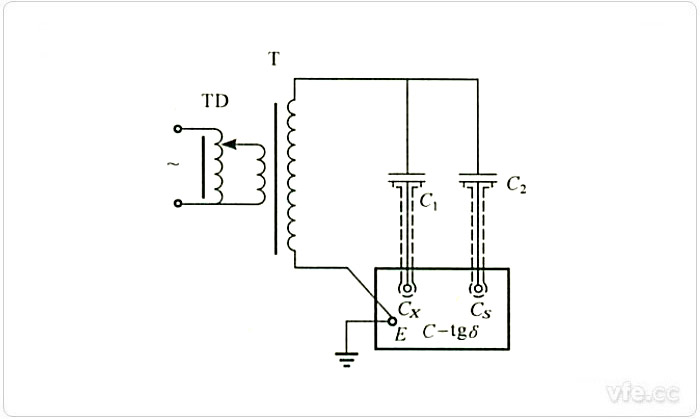

图1：用电容比力线路检定电容比率

　　图中：TD——调压器；；；；；T——试验变压器；；；；；C1、C2——尺度空气电容器；；；；；

　　C-tgδ——被检电桥

　　整体检定高压电容电桥电容比率丈量正确度时，，，，，，电桥的丈量误差按下式推算：

　　各符号意思：

　　△X——电容比率绝对误差；；；；；

　　△D——介质损耗因数差值绝对误差；；；；；

　　X——电容比率示值；；；；；

　　D——介质损耗因数示值；；；；；

　　CXQ，，，，，，DXQ——接在Cx端钮的等效电容与介质损耗因数值;

　　CSQ，，，，，，DSQ——接在Cs端钮的等效电容与介质损耗因数值。。。。。

02损耗因数根基误差检定

　　电桥的损耗因数根基误差选取图2所示的电容比力线路进行整体检定。。。。。

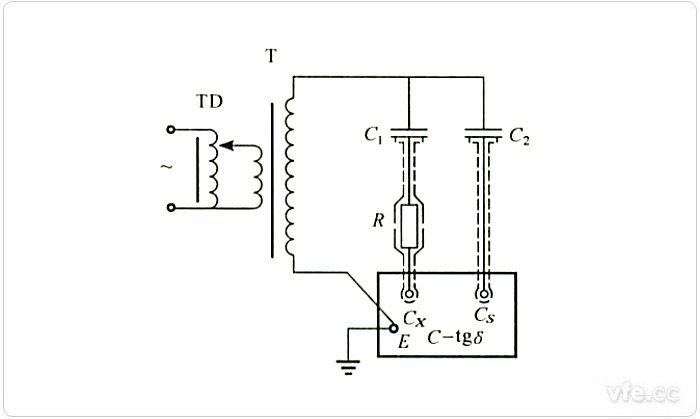

图2：用电容比力线路检定损耗因数

　　图中：TD——调压器；；；；；T——试验变压器；；；；；C1、C2——尺度空气电容器；；；；；

　　R——互换电阻；；；；；C-tgδ——被检电桥

　　整体检定高压电容电桥介质损耗因数差值丈量正确度时，，，，，，电桥的丈量误差按下式推算：

　　各符号意思：

　　△X——电容比率绝对误差；；；；；

　　△D——介质损耗因数差值绝对误差；；；；；

　　X——电容比率示值；；；；；

　　D——介质损耗因数示值；；；；；

　　Cx——接在Cx端钮上的电容；；；；；

　　Cs、Ds——接在Cs端钮上的电容与介质损耗因数值；；；；；

　　D0——介质损耗因数零位值；；；；；

　　Kp——建改系数，，，，，，参照表1拔取。。。；；；；；

　　KF——建改系数，，，，，，参照表2拔取。。。。。

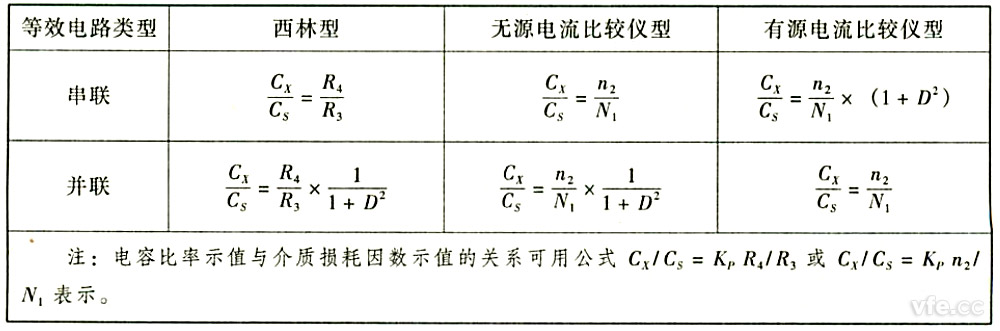

表1：电容比率示值与介质损耗因数示值的关系

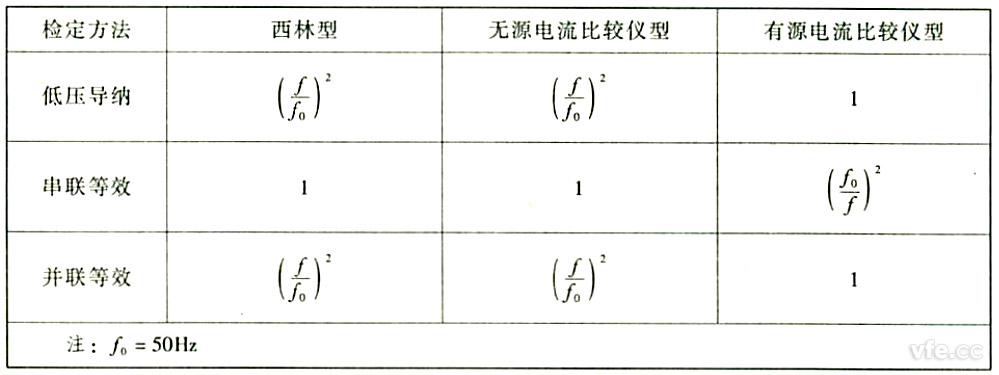

表2：分裂建改系数KF

---
