在《GB/T10241-2007旋转变压器通用技术前提》、《GB/T10404-2007多极和双通路旋转变压器通用规范》、《GJB2143-94多极和双通路旋转变压器通用规范》等尺度中提供了选取四臂函数电桥丈量电气误差的步骤。。。。。。

一四臂函数电桥丈量电气误差步骤

　　电气误差是衡量旋转变压器角度丈量精度的沉要指标。。。。。。以双通路旋转变压器电气误差测试为例，，，，，，首先测试粗机电气误差，，，，，，每隔15°测一点，，，，，，共测24点。。。。。。旋转变压器额定励磁，，，，，，并处于基准电气零位的地位，，，，，，将粗机正、余弦输出绕组共4根线接至高精度四臂函数电桥(又称正切函数电桥)的四个端子，，，，，，将四臂函数电桥的输出端接至相敏指零仪。。。。。。四臂函数电桥如下图所示：

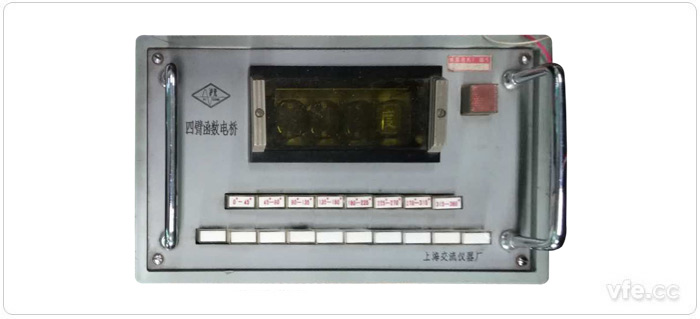

四臂函数电桥

　　四臂函数电桥面板上有两排按钮，，，，，，第一排别离为：0°-45°、45°-90°、90°-135°、135°-180°、180°-225°、225°-270°、270°-315°、315°-360°。。。。。。第二排别离为：0°、5°、10°、15°、20°、25°、30°、35°、40°、45°。。。。。。

　　首先丈量15°时的电气误差：按下第一排0°-45°按钮和第二排15°按钮，，，，，，而后摇荡分度头，，，，，，直至相敏指令仪显示为“0”，，，，，，在光学分度头上读出电气角，，，，，，电气角与理论机械角(15°)的误差，，，，，，即为电气误差。。。。。。

　　同样的步骤丈量30°、45°、60°……360°渣滓23个点的电气误差，，，，，，取其中的最大值，，，，，，作为粗机电气误差参数。。。。。。

二四臂函数电桥丈量电气误差的道理

　　四壁电桥丈量电气误差的道理是通过调节电桥的分压臂虚构一个尺度电气零点，，，，，，与旋转变压器输出比力，，，，，，两者每点反相幅值抵消为零，，，，，，由此从相敏指零仪和光学分度头上读出电气角与理论机械角的误差，，，，，，即为电气误差。。。。。。

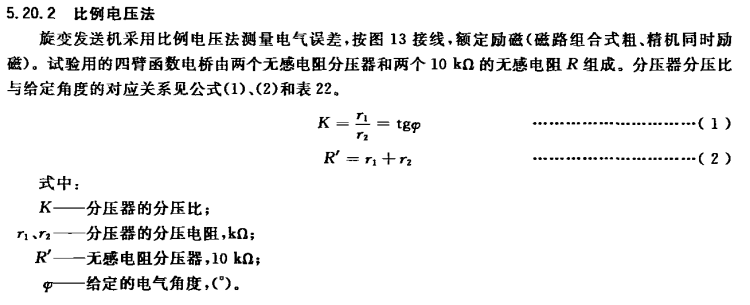

　　详见《GB/T10404-2007多极和双通路旋转变压器通用规范》：

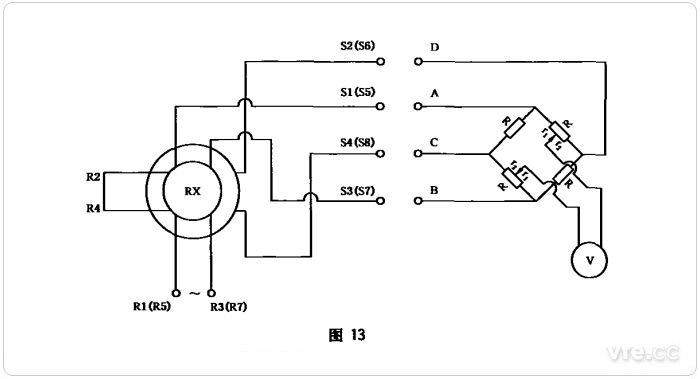

GB/T10404-2007截图

　　通过电桥的桥臂分压，，，，，，让余弦输出电压赔偿正弦输出电压，，，，，，或让正弦输出电压赔偿余弦输出电压，，，，，，前提是满足高输出赔偿低输出。。。。。。例如，，，，，，0°-45°正弦输出幼于余弦输出，，，，，，因而余弦输出电压加在电桥分压臂上，，，，，，反相赔偿正弦输出;45°-90°正弦输出大于余弦输出，，，，，，因而正弦输出电压加在电桥分压臂上，，，，，，反相赔偿余弦输出。。。。。。每45°互换一次输出，，，，，，每90°再互换一次绕组首尾(因90°-180°和270°-360°两输出同相，，，，，，互换后，，，，，，两者输出能力反相)。。。。。。

　　分压桥臂抽头是按正切函数抽头的，，，，，，分压比K=tan(测试角度)。。。。。。所以，，，，，，在15°时，，，，，，分压比K为0.26795,;30°时，，，，，，分压比K为0.57735，，，，，，45°时辰压比为1。。。。。。

　　例如，，，，，，如果旋变输出电压最大值为10V，，，，，，则30°正弦输出为5V，，，，，，余弦输出为8.66V，，，，，，经分压桥臂15°抽头分压后，，，，，，因15°正切函数值为0.57735，，，，，，故余弦输出为8.66×0.57735≈5(V)，，，，，，两者大幼相称相位相反，，，，，，抵消为零。。。。。。

---
