一什么是趋肤效应
“趋肤效应”又接装集肤效应”，，，，，，，是交变电流在导体中传输时，，，，，，，电子荟萃于导体表层，，，，，，，而非均耘宗导体中传输。。。。。趋肤效应对电缆载流量影响与电流的频率和导体的截面状态有关。。。。。
二趋肤效应简介

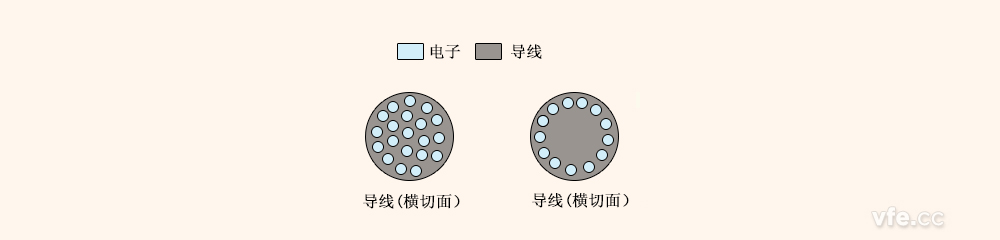

图1-1趋肤效应电荷散布图
直流电流流过导体时，，，，，，，电流在导体的载流截面上是均匀散布的，，，，，，，导体对电流的故障作用即是所谓的直流电阻。。。。。直流不会产生趋肤效应。。。。。
互换电流流过导体时，，，，，，，电流方向是交替变动的，，，，，，，电流在导体中所产生的交变磁场对电荷的推斥作使劲，，，，，，，迫使电流电荷向导体的表表集中，，，，，，，使得导体的现实有效载流面积减幼。。。。。
三趋肤深度
电流脱离导体载流面中心向表表集中的水平，，，，，，，能够用趋肤效应深度来衡量。。。。。
趋肤效应深度能够表白为：
式中，，，，，，，f是电流的频率（Hz），，，，，，， k 是常数：
式中
μr -- 导体资料的相对导磁率（铜和其他非磁资料 μr = 1）
ρ -- 导体资料的电阻率
ρc -- 铜材的电阻率（20℃时，，，，，，，ρc = 0.01749Ω-m/1mm2）
对铜而言，，，，，，，k = 1 。。。。。
由上可知，，，，，，，导线的电阻和资料的电阻率(ρ)，，，，，，，导线的长度( L)，，，，，，，有效载流截面面积( S )，，，，，，，所传送电流的频率( f )，，，，，，，以及导体的自身温度( T )有关。。。。。
趋肤效应的定量分析
互换电流所引起电流趋肤效应，，，，，，，其电流集中在沿表表向内的一个圆环形区，，，，，，，环形的表沿是导线的表周，，，，，，，环形的宽度为趋肤效应的深度（把稳，，，，，，，当趋肤深度大于导线半径时，，，，，，，推算无意思）。。。。。
圆环形的面积可用下式推算：
式中
Sf -- 趋肤效应载流环形的面积( mm2 )
D -- 圆线的直径( mm )
d -- 趋肤效应深度( mm )
k -- 常数( 同前 )
f -- 电流频率( Hz )
图1-2 圆形导线趋肤深度幼于半径时的电流散布
通常情况下，，，，，，，以为电流在此由趋肤效应形成的环形内是根基均匀散布的，，，，，，，则导线的电阻为：
例如，，，，，，，对直径D=1.2mm，，，，，，，长度L=10m，，，，，，，电流频率 f = 50kHz的圆铜线，，，，，，，其在20℃时的互换趋肤高频电阻为：

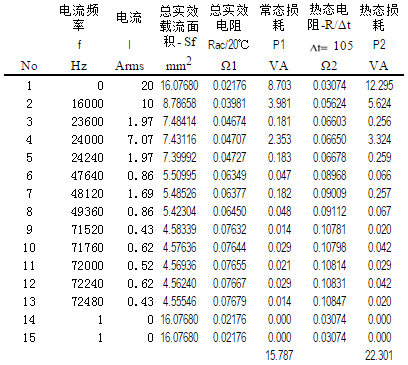

趋肤效应与电流频率缜密有关。。。。。当圆铜线上通过一组分歧频率的电流时，，，，，，，每组电流的损耗和总损耗的推算如下：
导线直径D： 3.20 mm
并联的股数N： 2
每根线的长度L：20.00m
能够看到，，，，，，，随着频率的提升，，，，，，，总实效载流面积将会随之降低。。。。。
在铜质导线中，，，，，，，趋肤深度和频率的关系大体如下：
| 频率(Hz) |
60 |
1,000 |
3,000 |
5,000 |
10,000 |
20,000 |
50,000 |
100,000 |
| 趋肤深度(mm) |
8.5 |
2.09 |
1.206 |
0.935 |
0.661 |
0.467 |
0.296 |
0.209 |
四降低趋肤效应的措施
对于既定的电信号，，，，，，，降低趋肤效应有三种针对措施：
1、用扁状导线
2、用多股细线并联
3、用管状导体
4、表镀高导电资料
这些方式都能在同蹬酌材下最大限度降低趋肤效应，，，，，，，提升载流量。。。。。
五趋肤效应案例
利兹线选取将多条金属导线相互缠绕的步骤，，，，，，，使得电磁场可能比力均匀地散布，，，，，，，这样各导线上的电流散布就会较为均匀。。。。。使用利兹线后，，，，，，，产生显著趋肤效应的频率能够从数千赫兹提高到数兆赫兹。。。。。利兹线通常利用在高频互换电的传输中，，，，，，，能够同时减缓趋肤效应和邻近效应。。。。。
高电压大电流的架空电力线路通常使用钢芯铝绞线，，，，，，，这样能使铝质部门的工作部门温度降低，，，，，，，减低电阻率，，，，，，，并且由于趋肤效应，，，，，，，电阻率较大的钢芯上承载极少的电流，，，，，，，因而无关紧要。。。。。
将实心导线换成空心导线管，，，，，，，中央补上绝缘资料的步骤，，，，，，，这样能够减轻导线的沉量。。。。。
在传输的频率在甚高频或微波级别时，，，，，，，通常会使用镀银（已知的除超导体表最好的导体）的导线，，，，，，，由于这时趋肤深度如此之浅，，，，，，，以至于更厚的银层已经是浪费了。。。。。
